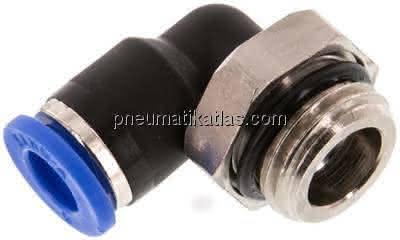

Winkel-Steckanschluss G 1/4" – 6 mm IQS-Standard
 Der Winkel-Steckanschluss IQS-Standard mit G 1/4"-Gewinde und 6-mm-Steckanschluss ist eine robuste und platzsparende Verbindungslösung für Pneumatik- und Druckluftsysteme. Die 90°-Winkelbauform ermöglicht eine flexible Leitungsführung und eine einfache Montage bei beengten Einbauverhältnissen.

 Hohe Dichtigkeit und sichere Verbindung
 Die integrierte Lippendichtung sorgt für eine zuverlässige Abdichtung und einen sicheren Betrieb. Edelstahl-Haltekrallen gewährleisten eine feste Fixierung der Leitung und bieten eine langlebige Verbindung für industrielle Anwendungen.

 Eigenschaften:
 • Winkel-Steckanschluss IQS-Standard

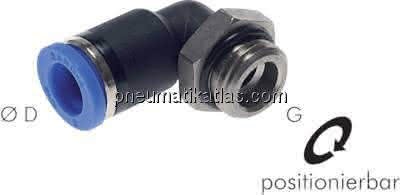

 • Anschluss: G 1/4" Gewinde – 6 mm Steckanschluss
 • Platzsparende 90°-Winkelbauform
 • Hohe Dichtigkeit durch Lippendichtung
 • Große Produktvielfalt für vielseitige Einsatzbereiche
 • Schnelle und einfache Steckmontage
 • Silikonfreie Dichtungen und Schmierstoffe bei der Montage verwendet
 • Lieferbar mit konischem, PTFE-beschichtetem Gewinde oder zylindrischem Gewinde mit gekammertem O-Ring

 Technische Daten:
 • Körper: Messing vernickelt / PA 66
 • Lösering: PA 66
 • Bei M 3: Stahl vernickelt / PA 66
 • Dichtung: NBR
 • Haltekrallen: Edelstahl
 • Patrone: ZnDC verzinkt
 • Temperaturbereich: -20 °C bis +80 °C
 • Betriebsdruck: -0,95 bis 20 bar

 Medien:
 • Geölte und ungeölte Druckluft
 • Neutrale Gase
 • Wasser (bis max. 60 °C nur nach Freigabe der Rahmendaten durch den Hersteller)

 Gewindeausführungen (modellabhängig):
 • Konisches, PTFE-beschichtetes Gewinde
 • Zylindrisches Gewinde mit gekammertem O-Ring

 Einsatzbereiche:
 Ideal für Pneumatikinstallationen, Druckluftanlagen, Maschinenbau und Automatisierungstechnik, wenn eine kompakte 90°-Verbindung mit G 1/4"-Gewinde und 6-mm-Leitung benötigt wird.
