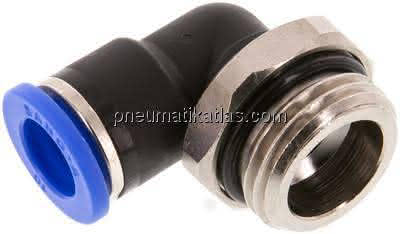

Winkel-Steckanschluss G 1/2" – 10 mm IQS-Standard
 Der Winkel-Steckanschluss IQS-Standard mit G 1/2"-Gewinde und 10-mm-Steckanschluss ist eine robuste Verbindungslösung für professionelle Pneumatik- und Druckluftanwendungen. Die 90°-Winkelbauform ermöglicht eine platzsparende Montage und sorgt für eine optimale Leitungsführung in industriellen Anlagen.

 Hohe Dichtigkeit und sichere Verbindung
 Die integrierte Lippendichtung gewährleistet eine hohe Dichtigkeit und einen zuverlässigen Betrieb. Die Edelstahl-Haltekrallen sorgen für eine sichere Fixierung des Schlauchs und ermöglichen eine langlebige Verbindung auch bei anspruchsvollen Einsatzbedingungen.

 Eigenschaften:
 • Winkel-Steckanschluss IQS-Standard

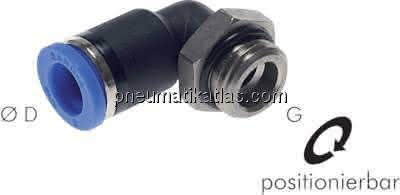

 • Anschluss: G 1/2" Gewinde – 10 mm Steckanschluss
 • Platzsparende 90°-Winkelbauform
 • Hohe Dichtigkeit durch Lippendichtung
 • Große Produktvielfalt für unterschiedliche Anwendungen
 • Schnelle und einfache Steckmontage
 • Silikonfreie Dichtungen und Schmierstoffe bei der Montage verwendet
 • Lieferbar mit konischem, PTFE-beschichtetem Gewinde oder zylindrischem Gewinde mit gekammertem O-Ring

 Technische Daten:
 • Körper: Messing vernickelt / PA 66
 • Lösering: PA 66
 • Bei M 3: Stahl vernickelt / PA 66
 • Dichtung: NBR
 • Haltekrallen: Edelstahl
 • Patrone: ZnDC verzinkt
 • Temperaturbereich: -20 °C bis +80 °C
 • Betriebsdruck: -0,95 bis 20 bar

 Medien:
 • Geölte und ungeölte Druckluft
 • Neutrale Gase
 • Wasser (bis max. 60 °C nur nach Freigabe der Rahmendaten durch den Hersteller)

 Gewindeausführungen (modellabhängig):
 • Konisches, PTFE-beschichtetes Gewinde
 • Zylindrisches Gewinde mit gekammertem O-Ring

 Einsatzbereiche:
 Ideal für Pneumatiksysteme, Druckluftverteilungen, Maschinenbau und Automatisierungstechnik, wenn eine kompakte und zuverlässige 90°-Verbindung mit G 1/2"-Gewinde und 10-mm-Leitung benötigt wird.
