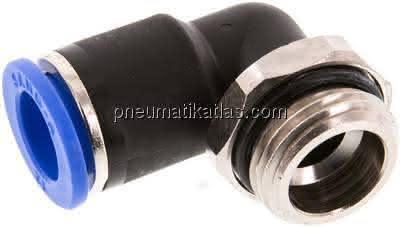

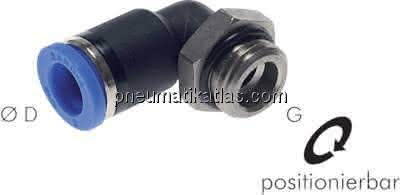

Winkel-Steckanschluss G 1/2" – 12 mm IQS-Standard
 Der Winkel-Steckanschluss IQS-Standard mit G 1/2"-Gewinde und 12-mm-Steckanschluss ist eine robuste und zuverlässige Verbindungskomponente für industrielle Pneumatik- und Druckluftsysteme. Die 90°-Winkelbauform ermöglicht eine platzsparende Installation sowie eine flexible Leitungsführung bei beengten Einbauverhältnissen.

 Hohe Dichtigkeit und sichere Verbindung
 Die hochwertige Lippendichtung sorgt für eine dauerhaft sichere Abdichtung und einen zuverlässigen Betrieb. Edelstahl-Haltekrallen gewährleisten eine feste Fixierung der Leitung und bieten eine langlebige Verbindung für anspruchsvolle industrielle Anwendungen.

 Eigenschaften:
 • Winkel-Steckanschluss IQS-Standard
 • Anschluss: G 1/2" Gewinde – 12 mm Steckanschluss
 • Platzsparende 90°-Winkelbauform
 • Hohe Dichtigkeit durch Lippendichtung
 • Große Produktvielfalt für flexible Einsatzmöglichkeiten
 • Schnelle und einfache Steckmontage
 • Silikonfreie Dichtungen und Schmierstoffe bei der Montage verwendet
 • Lieferbar mit konischem, PTFE-beschichtetem Gewinde oder zylindrischem Gewinde mit gekammertem O-Ring

 Technische Daten:
 • Körper: Messing vernickelt / PA 66
 • Lösering: PA 66
 • Bei M 3: Stahl vernickelt / PA 66
 • Dichtung: NBR
 • Haltekrallen: Edelstahl
 • Patrone: ZnDC verzinkt
 • Temperaturbereich: -20 °C bis +80 °C
 • Betriebsdruck: -0,95 bis 20 bar

 Medien:
 • Geölte und ungeölte Druckluft
 • Neutrale Gase
 • Wasser (bis max. 60 °C nur nach Freigabe der Rahmendaten durch den Hersteller)

 Gewindeausführungen (modellabhängig):
 • Konisches, PTFE-beschichtetes Gewinde
 • Zylindrisches Gewinde mit gekammertem O-Ring

 Einsatzbereiche:
 Geeignet für Pneumatikinstallationen, Druckluftverteilungen, Maschinenbau und Automatisierungstechnik, wenn eine robuste 90°-Verbindung mit G 1/2"-Gewinde und 12-mm-Leitung benötigt wird.
