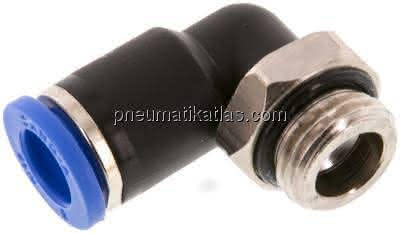

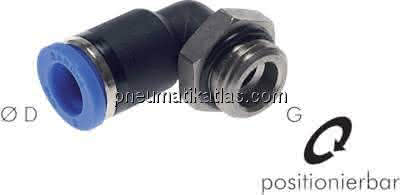

Winkel-Steckanschluss G 1/4" – 8 mm IQS-Standard
 Der Winkel-Steckanschluss IQS-Standard mit G 1/4"-Gewinde und 8-mm-Steckanschluss ist eine zuverlässige und platzsparende Verbindungslösung für Pneumatik- und Druckluftsysteme. Die 90°-Winkelbauform ermöglicht eine flexible Leitungsführung und erleichtert die Montage in Anlagen mit begrenztem Bauraum.

 Hohe Dichtigkeit und sichere Verbindung
 Die integrierte Lippendichtung sorgt für eine dauerhaft sichere Abdichtung und gewährleistet einen zuverlässigen Betrieb. Die Edelstahl-Haltekrallen fixieren den Schlauch sicher und ermöglichen eine langlebige Verbindung für industrielle Anwendungen.

 Eigenschaften:
 • Winkel-Steckanschluss IQS-Standard
 • Anschluss: G 1/4" Gewinde – 8 mm Steckanschluss
 • Platzsparende 90°-Winkelbauform
 • Hohe Dichtigkeit durch Lippendichtung
 • Große Produktvielfalt für flexible Anwendungen
 • Schnelle und einfache Steckmontage
 • Silikonfreie Dichtungen und Schmierstoffe bei der Montage verwendet
 • Lieferbar mit konischem, PTFE-beschichtetem Gewinde oder zylindrischem Gewinde mit gekammertem O-Ring

 Technische Daten:
 • Körper: Messing vernickelt / PA 66
 • Lösering: PA 66
 • Bei M 3: Stahl vernickelt / PA 66
 • Dichtung: NBR
 • Haltekrallen: Edelstahl
 • Patrone: ZnDC verzinkt
 • Temperaturbereich: -20 °C bis +80 °C
 • Betriebsdruck: -0,95 bis 20 bar

 Medien:
 • Geölte und ungeölte Druckluft
 • Neutrale Gase
 • Wasser (bis max. 60 °C nur nach Freigabe der Rahmendaten durch den Hersteller)

 Gewindeausführungen (modellabhängig):
 • Konisches, PTFE-beschichtetes Gewinde
 • Zylindrisches Gewinde mit gekammertem O-Ring

 Einsatzbereiche:
 Geeignet für Pneumatiksysteme, Druckluftverteilungen, Maschinenbau und Automatisierungstechnik, wenn eine kompakte 90°-Verbindung mit G 1/4"-Gewinde und 8-mm-Leitung benötigt wird.
