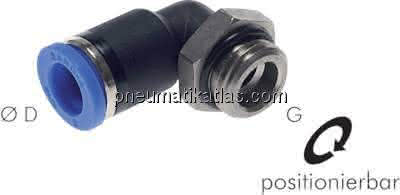

Winkel-Steckanschluss G 1/4" – 10 mm IQS-Standard
 Der Winkel-Steckanschluss IQS-Standard mit G 1/4"-Gewinde und 10-mm-Steckanschluss ist eine robuste und platzsparende Verbindungslösung für industrielle Pneumatik- und Druckluftanwendungen. Die 90°-Winkelbauform ermöglicht eine optimale Leitungsführung und erleichtert die Montage in schwer zugänglichen Bereichen.

 Zuverlässige Abdichtung und sichere Verbindung
 Die hochwertige Lippendichtung sorgt für eine hohe Dichtigkeit und einen sicheren, dauerhaften Betrieb. Edelstahl-Haltekrallen gewährleisten eine feste Schlauchfixierung und eine belastbare Verbindung auch bei anspruchsvollen Anwendungen.

 Eigenschaften:
 • Winkel-Steckanschluss IQS-Standard
 • Anschluss: G 1/4" Gewinde – 10 mm Steckanschluss
 • Platzsparende 90°-Winkelbauform
 • Hohe Dichtigkeit durch Lippendichtung
 • Große Produktvielfalt für unterschiedliche Einsatzbereiche
 • Schnelle und einfache Steckmontage
 • Silikonfreie Dichtungen und Schmierstoffe bei der Montage verwendet
 • Lieferbar mit konischem, PTFE-beschichtetem Gewinde oder zylindrischem Gewinde mit gekammertem O-Ring

 Technische Daten:
 • Körper: Messing vernickelt / PA 66
 • Lösering: PA 66
 • Bei M 3: Stahl vernickelt / PA 66
 • Dichtung: NBR
 • Haltekrallen: Edelstahl
 • Patrone: ZnDC verzinkt
 • Temperaturbereich: -20 °C bis +80 °C
 • Betriebsdruck: -0,95 bis 20 bar

 Medien:
 • Geölte und ungeölte Druckluft
 • Neutrale Gase
 • Wasser (bis max. 60 °C nur nach Freigabe der Rahmendaten durch den Hersteller)

 Gewindeausführungen (modellabhängig):
 • Konisches, PTFE-beschichtetes Gewinde
 • Zylindrisches Gewinde mit gekammertem O-Ring

 Einsatzbereiche:
 Geeignet für Pneumatikinstallationen, Druckluftverteilungen, Maschinenbau und Automatisierungstechnik, wenn eine kompakte 90°-Verbindung mit G 1/4"-Gewinde und 10-mm-Leitung benötigt wird.
