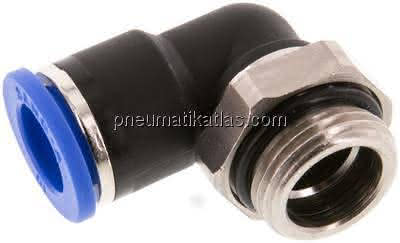

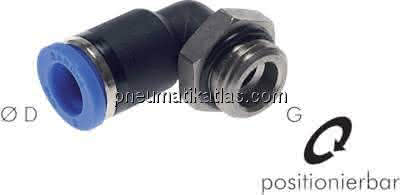

Winkel-Steckanschluss G 3/8" – 10 mm IQS-Standard
 Der Winkel-Steckanschluss IQS-Standard mit G 3/8"-Gewinde und 10-mm-Steckanschluss ist eine robuste und zuverlässige Verbindungskomponente für industrielle Pneumatik- und Druckluftsysteme. Die 90°-Winkelbauform ermöglicht eine platzsparende Installation sowie eine flexible und sichere Leitungsführung.

 Hohe Dichtigkeit und langlebige Verbindung
 Die integrierte Lippendichtung gewährleistet eine zuverlässige Abdichtung und sorgt für einen sicheren Betrieb. Die Edelstahl-Haltekrallen sichern den gesteckten Schlauch und bieten eine dauerhaft belastbare Verbindung für professionelle Anwendungen.

 Eigenschaften:
 • Winkel-Steckanschluss IQS-Standard
 • Anschluss: G 3/8" Gewinde – 10 mm Steckanschluss
 • Platzsparende 90°-Winkelbauform
 • Hohe Dichtigkeit durch Lippendichtung
 • Große Produktvielfalt für flexible Einsatzmöglichkeiten
 • Schnelle und einfache Steckmontage
 • Silikonfreie Dichtungen und Schmierstoffe bei der Montage verwendet
 • Lieferbar mit konischem, PTFE-beschichtetem Gewinde oder zylindrischem Gewinde mit gekammertem O-Ring

 Technische Daten:
 • Körper: Messing vernickelt / PA 66
 • Lösering: PA 66
 • Bei M 3: Stahl vernickelt / PA 66
 • Dichtung: NBR
 • Haltekrallen: Edelstahl
 • Patrone: ZnDC verzinkt
 • Temperaturbereich: -20 °C bis +80 °C
 • Betriebsdruck: -0,95 bis 20 bar

 Medien:
 • Geölte und ungeölte Druckluft
 • Neutrale Gase
 • Wasser (bis max. 60 °C nur nach Freigabe der Rahmendaten durch den Hersteller)

 Gewindeausführungen (modellabhängig):
 • Konisches, PTFE-beschichtetes Gewinde
 • Zylindrisches Gewinde mit gekammertem O-Ring

 Einsatzbereiche:
 Ideal für Pneumatikinstallationen, Druckluftverteilungen, Maschinenbau und Automatisierungstechnik, wenn eine kompakte 90°-Verbindung mit G 3/8"-Gewinde und 10-mm-Leitung benötigt wird.
