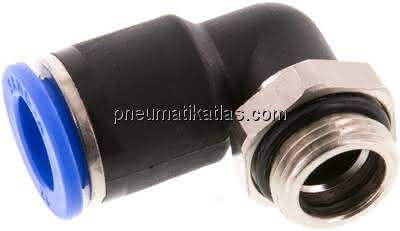

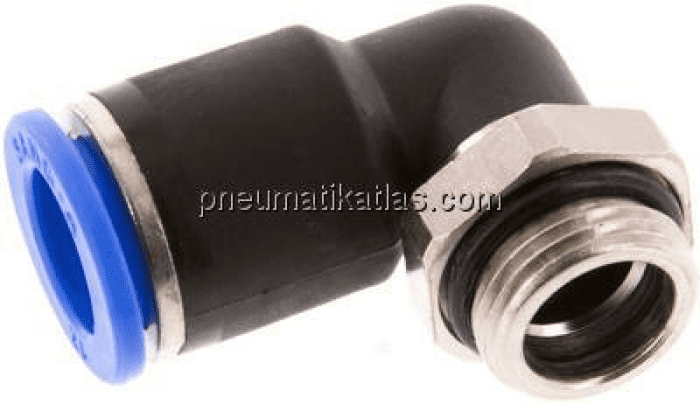

Winkel-Steckanschluss G 3/8" – 12 mm IQS-Standard
 Der Winkel-Steckanschluss IQS-Standard mit G 3/8"-Gewinde und 12-mm-Steckanschluss ist eine leistungsfähige und platzsparende Verbindungslösung für industrielle Pneumatik- und Druckluftsysteme. Die 90°-Winkelbauform ermöglicht eine flexible Leitungsführung und eine einfache Montage auch bei begrenztem Bauraum.

 Hohe Dichtigkeit und sichere Verbindung
 Die hochwertige Lippendichtung gewährleistet eine zuverlässige Abdichtung und verhindert Leckagen im Betrieb. Durch die Edelstahl-Haltekrallen wird die Leitung sicher gehalten und eine langlebige, mechanisch stabile Verbindung gewährleistet.

 Eigenschaften:
 • Winkel-Steckanschluss IQS-Standard

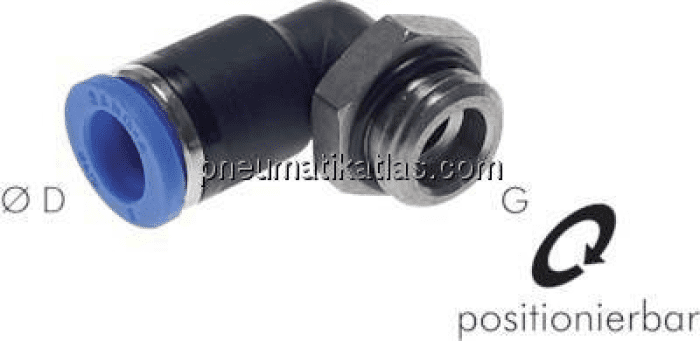

 • Anschluss: G 3/8" Gewinde – 12 mm Steckanschluss
 • Platzsparende 90°-Winkelbauform
 • Hohe Dichtigkeit durch Lippendichtung
 • Große Produktvielfalt für zahlreiche Anwendungen
 • Schnelle und einfache Steckmontage
 • Silikonfreie Dichtungen und Schmierstoffe bei der Montage verwendet
 • Lieferbar mit konischem, PTFE-beschichtetem Gewinde oder zylindrischem Gewinde mit gekammertem O-Ring

 Technische Daten:
 • Körper: Messing vernickelt / PA 66
 • Lösering: PA 66
 • Bei M 3: Stahl vernickelt / PA 66
 • Dichtung: NBR
 • Haltekrallen: Edelstahl
 • Patrone: ZnDC verzinkt
 • Temperaturbereich: -20 °C bis +80 °C
 • Betriebsdruck: -0,95 bis 20 bar

 Medien:
 • Geölte und ungeölte Druckluft
 • Neutrale Gase
 • Wasser (bis max. 60 °C nur nach Freigabe der Rahmendaten durch den Hersteller)

 Gewindeausführungen (modellabhängig):
 • Konisches, PTFE-beschichtetes Gewinde
 • Zylindrisches Gewinde mit gekammertem O-Ring

 Einsatzbereiche:
 Geeignet für Druckluftanlagen, Pneumatikinstallationen, Maschinenbau und Automatisierungstechnik, wenn eine robuste 90°-Verbindung mit G 3/8"-Gewinde und 12-mm-Leitung benötigt wird.
