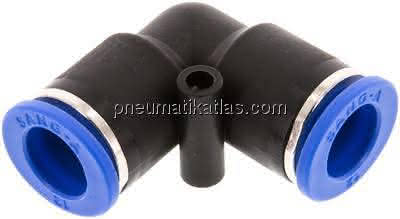

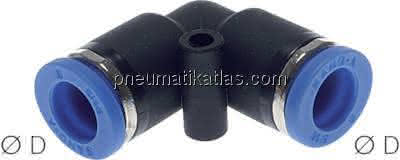

Winkel-Steckanschluss 12 mm IQS-Standard
 Der Winkel-Steckanschluss IQS-Standard mit 12-mm-Steckanschluss ist eine robuste und zuverlässige Verbindungslösung für Pneumatik- und Druckluftsysteme. Die platzsparende 90°-Winkelbauform ermöglicht eine flexible Leitungsführung und eine einfache Installation auch bei begrenzten Einbauräumen.

 Sichere Verbindung mit hoher Dichtigkeit
 Die integrierte Lippendichtung gewährleistet eine zuverlässige Abdichtung und einen sicheren Betrieb. Die Edelstahl-Haltekrallen sorgen für einen festen Sitz der Leitung und eine langlebige Verbindung bei industriellen Anwendungen.

 Eigenschaften:
 • Winkel-Steckanschluss IQS-Standard
 • Anschluss: 12 mm Steckanschluss
 • Platzsparende 90°-Winkelbauform
 • Hohe Dichtigkeit durch Lippendichtung
 • Große Produktvielfalt für vielseitige Anwendungen
 • Schnelle und einfache Steckmontage
 • Silikonfreie Dichtungen und Schmierstoffe bei der Montage verwendet
 • Lieferbar mit konischem, PTFE-beschichtetem Gewinde oder zylindrischem Gewinde mit gekammertem O-Ring

 Technische Daten:
 • Körper: Messing vernickelt / PA 66
 • Lösering: PA 66
 • Bei M 3: Stahl vernickelt / PA 66
 • Dichtung: NBR
 • Haltekrallen: Edelstahl
 • Patrone: ZnDC verzinkt
 • Temperaturbereich: -20 °C bis +80 °C
 • Betriebsdruck: -0,95 bis 20 bar

 Medien:
 • Geölte und ungeölte Druckluft
 • Neutrale Gase
 • Wasser (bis max. 60 °C nur nach Freigabe der Rahmendaten durch den Hersteller)

 Gewindeausführungen (modellabhängig):
 • Konisches, PTFE-beschichtetes Gewinde
 • Zylindrisches Gewinde mit gekammertem O-Ring

 Einsatzbereiche:
 Ideal für Pneumatiksysteme, Druckluftanlagen, Maschinenbau und Automatisierungstechnik, wenn eine platzsparende 90°-Leitungsführung für 12-mm-Leitungen mit hoher Dichtigkeit und langlebiger Verbindung benötigt wird.
