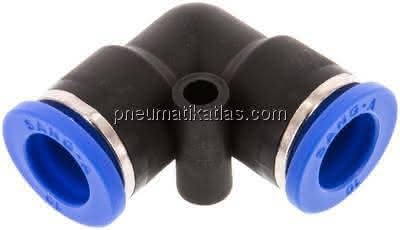

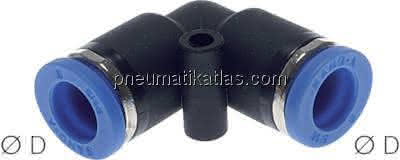

Winkel-Steckanschluss 10 mm IQS-Standard
 Der Winkel-Steckanschluss IQS-Standard mit 10-mm-Steckanschluss ist eine zuverlässige und langlebige Verbindungslösung für Pneumatik- und Druckluftsysteme. Die platzsparende 90°-Winkelbauform ermöglicht eine flexible Leitungsführung und erleichtert die Installation bei beengten Einbauverhältnissen.

 Hohe Dichtigkeit und sichere Leitungsführung
 Die integrierte Lippendichtung sorgt für eine dauerhaft sichere Abdichtung und minimiert das Risiko von Leckagen. Die Edelstahl-Haltekrallen gewährleisten einen festen Sitz der Leitung und eine stabile Verbindung im industriellen Einsatz.

 Eigenschaften:
 • Winkel-Steckanschluss IQS-Standard
 • Anschluss: 10 mm Steckanschluss
 • Platzsparende 90°-Winkelbauform
 • Hohe Dichtigkeit durch Lippendichtung
 • Große Produktvielfalt für zahlreiche Anwendungen
 • Schnelle und einfache Steckmontage
 • Silikonfreie Dichtungen und Schmierstoffe bei der Montage verwendet
 • Lieferbar mit konischem, PTFE-beschichtetem Gewinde oder zylindrischem Gewinde mit gekammertem O-Ring

 Technische Daten:
 • Körper: Messing vernickelt / PA 66
 • Lösering: PA 66
 • Bei M 3: Stahl vernickelt / PA 66
 • Dichtung: NBR
 • Haltekrallen: Edelstahl
 • Patrone: ZnDC verzinkt
 • Temperaturbereich: -20 °C bis +80 °C
 • Betriebsdruck: -0,95 bis 20 bar

 Medien:
 • Geölte und ungeölte Druckluft
 • Neutrale Gase
 • Wasser (bis max. 60 °C nur nach Freigabe der Rahmendaten durch den Hersteller)

 Gewindeausführungen (modellabhängig):
 • Konisches, PTFE-beschichtetes Gewinde
 • Zylindrisches Gewinde mit gekammertem O-Ring

 Einsatzbereiche:
 Ideal für Pneumatikinstallationen, Druckluftanlagen, Maschinenbau und Automatisierungstechnik, wenn eine platzsparende 90°-Verbindung für 10-mm-Leitungen mit hoher Dichtigkeit, einfacher Montage und zuverlässiger Funktion benötigt wird.
