Beschreibung

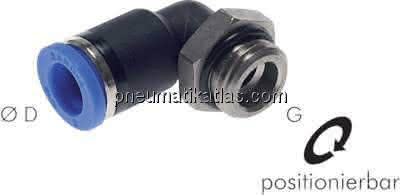

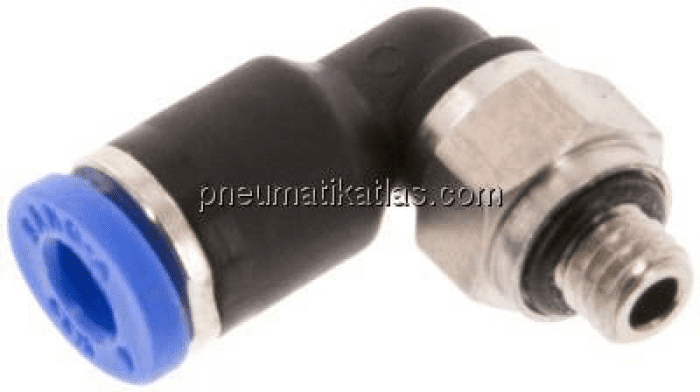

Winkel-Steckanschluss IQS-Standard
Der Winkel-Steckanschluss IQS-Standard ist eine zuverlässige und platzsparende Verbindungslösung für Pneumatik- und Druckluftsysteme. Die 90°-Winkelbauform ermöglicht eine flexible Leitungsführung und erleichtert die Installation auch bei begrenzten Einbauräumen.
Hohe Dichtigkeit und sichere Verbindung
Die integrierte Lippendichtung gewährleistet eine zuverlässige Abdichtung und sorgt für einen sicheren Betrieb. Die Edelstahl-Haltekrallen bieten eine stabile Fixierung der Leitung und ermöglichen eine langlebige Verbindung für industrielle Anwendungen.
Eigenschaften:
• Winkel-Steckanschluss IQS-Standard
• Platzsparende 90°-Winkelbauform
• Hohe Dichtigkeit durch Lippendichtung
• Große Produktvielfalt für zahlreiche Einsatzmöglichkeiten
• Schnelle und einfache Steckmontage
• Silikonfreie Dichtungen und Schmierstoffe bei der Montage verwendet
• Lieferbar mit konischem, PTFE-beschichtetem Gewinde oder zylindrischem Gewinde mit gekammertem O-Ring
Technische Daten:
• Körper: Messing vernickelt / PA 66
• Lösering: PA 66
• Bei M 3: Stahl vernickelt / PA 66
• Dichtung: NBR
• Haltekrallen: Edelstahl
• Patrone: ZnDC verzinkt
• Temperaturbereich: -20 °C bis +80 °C
• Betriebsdruck: -0,95 bis 20 bar
Medien:
• Geölte und ungeölte Druckluft
• Neutrale Gase
• Wasser (bis max. 60 °C nur nach Freigabe der Rahmendaten durch den Hersteller)
Gewindeausführungen (modellabhängig):
• Konisches, PTFE-beschichtetes Gewinde
• Zylindrisches Gewinde mit gekammertem O-Ring
Einsatzbereiche:
Ideal für Pneumatikinstallationen, Druckluftanlagen, Maschinenbau und Automatisierungstechnik, wenn eine kompakte 90°-Verbindung mit hoher Dichtigkeit, einfacher Montage und zuverlässiger Funktion benötigt wird.
