Beschreibung

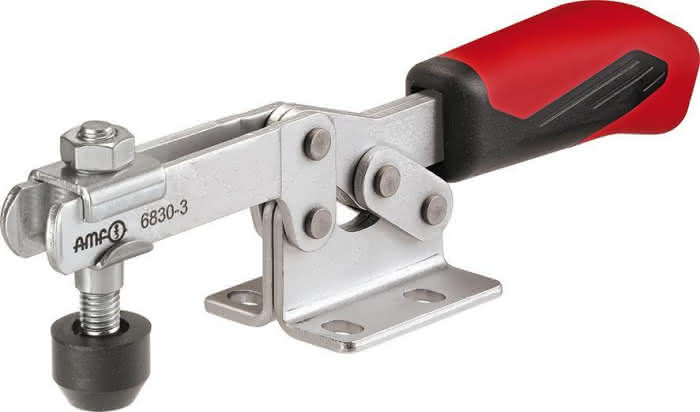

Waagerechtspanner, mit waagerechtem Fuß
Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Ab Größe 2 einsatzgehärtete Lagerbuchsen
• Lagerstellen gefettet
• Offener Haltearm
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff, mit großer Handauflage und weicher Komponente
• Auch für die Lebensmittelindustrie geeignet
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.
Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Spezifikationen
Größe
6
F1
4 kN
F2
7 kN
Andrückschraube
M10 x 116
Markenname
AMF
Herstellername
Andreas Maier GmbH & Co KG
Herstellerartikelnummer
561275
D
9,8 mm
HW min.
-6 mm
HW max.
44 mm
L
43,6 mm
alpha
83 °
K
11,5 mm
D1
8,7 mm
A
10 mm
B
110 mm
C
57,7 mm
H
71,5 mm
E
59,3 mm
H1
114,5 mm
L1
354 mm
F
20,6 mm
I
30 mm
H2
181 mm
M
32,1–43,8 mm
N
66,5 mm
P
95 mm
M1
31,6 mm
M2
36–44,2 mm
Gewicht
1925 g
