Beschreibung

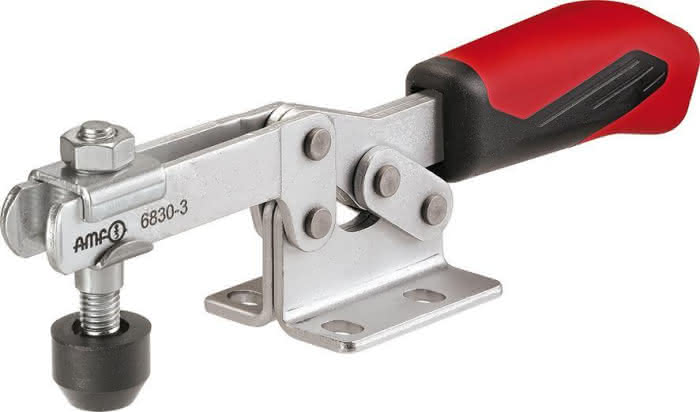

Waagerechtspanner, mit waagerechtem Fuß
Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Ab Größe 2 einsatzgehärtete Lagerbuchsen
• Lagerstellen gefettet
• Offener Haltearm
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff, mit großer Handauflage und weicher Komponente
• Auch für die Lebensmittelindustrie geeignet
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.
Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Spezifikationen
Größe
2
F1
1 kN
F2
1,2 kN
Andrückschraube
M6 x 35
Markenname
AMF
Herstellername
Andreas Maier GmbH & Co KG
Herstellerartikelnummer
93021
D
5,6 mm
HW min.
-1,5 mm
HW max.
5 mm
L
12,7 mm
alpha
90 °
K
6 mm
D1
5,6 mm
A
6 mm
B
64 mm
C
26 mm
H
24 mm
E
32 mm
H1
45 mm
L1
162 mm
F
16 mm
I
13,2 mm
H2
68 mm
M
19,5–29,5 mm
N
42 mm
P
38 mm
M1
28,5 mm
Gewicht
185 g
