Beschreibung

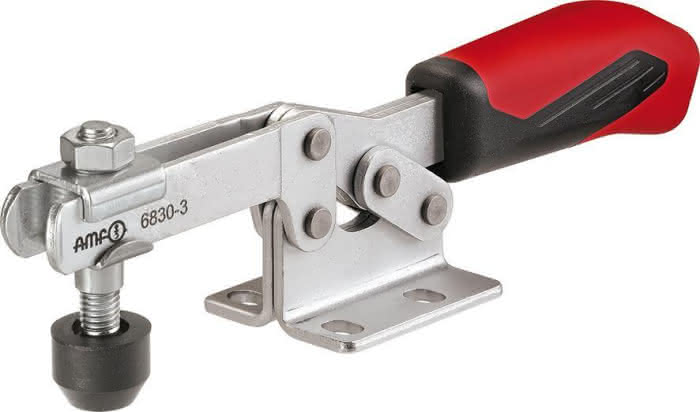

Waagerechtspanner, mit waagerechtem Fuß
Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Ab Größe 2 einsatzgehärtete Lagerbuchsen
• Lagerstellen gefettet
• Offener Haltearm
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff, mit großer Handauflage und weicher Komponente
• Auch für die Lebensmittelindustrie geeignet
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.
Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Spezifikationen
Größe
1
F1
0,8 kN
F2
1,1 kN
Gewicht
105 g
Herstellerartikelnummer
93013
Markenname
AMF
Andrückschraube
M5 x 30
Herstellername
Andreas Maier GmbH & Co KG
D
5,2 mm
HW min.
-3 mm
HW max.
2,5 mm
alpha
90 °
K
5,5 mm
A
5 mm
B
42 mm
C
13–14,5 mm
H
19 mm
E
18,7 mm
H1
30 mm
L1
120 mm
F
8 mm
I
10 mm
H2
49 mm
M
18–21,5 mm
N
34 mm
P
34 mm
