Beschreibung

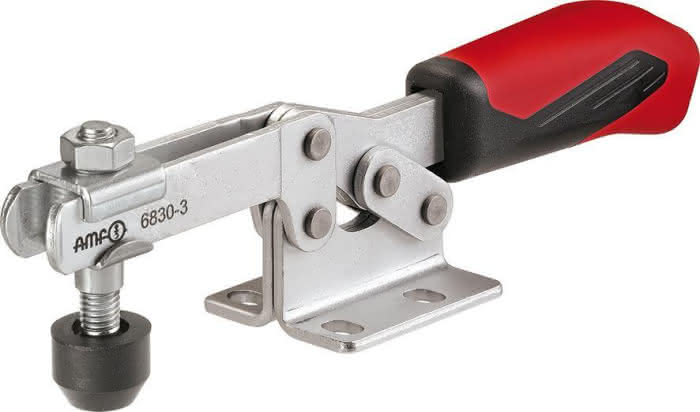

Waagerechtspanner, mit waagerechtem Fuß
Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
• Verzinkt, passiviert
• Niete aus rostfreiem Stahl
• Ab Größe 2 einsatzgehärtete Lagerbuchsen
• Lagerstellen gefettet
• Offener Haltearm
• Ergonomischer Handgriff aus rotem, ölbeständigem Kunststoff, mit großer Handauflage und weicher Komponente
• Auch für die Lebensmittelindustrie geeignet
Lieferung: Komplett mit vergüteter, verzinkter Andrückschraube.
Hersteller: Andreas Maier GmbH & Co KG, Waiblinger Str. 116, 70734 Fellbach, DE, +4971157660, amf@amf.de
Spezifikationen
Größe
0
F1
0,25 kN
F2
0,4 kN
Andrückschraube
M4 x 25
Markenname
AMF
Herstellername
Andreas Maier GmbH & Co KG
Herstellerartikelnummer
93005
D
4,6 mm
HW min.
-5,5 mm
HW max.
0 mm
alpha
90 °
K
6,3 mm
A
4 mm
B
28 mm
C
11,5–15,5 mm
H
14,5 mm
E
9 mm
H1
23 mm
L1
79 mm
F
5,5 mm
I
7,5 mm
H2
34 mm
M
16 mm
N
25 mm
P
25,5 mm
Gewicht
35 g
