dunkelgrau

ja

MA10010241

Repair Stick Stahl

Die angegebene Endhärte bezieht sich auf die Aushärtung bei 20 °C (68 °F). Bei niedrigeren Temperaturen kann die Aushärtung durch gleichmäßige Wärmezufuhr bis max. 40 °C (104 °F) mit z.B. Wärmetaschen, Heiß- oder Heizlüfter beschleunigt werden. Höhere Temperaturen verkürzen ebenfalls die Topf- und Aushärtezeit. Als Faustregel gilt: : je +10 °C Erhöhung über Raumtemperatur (20 °C / 68 °F) verkürzt sich die Topf- und Aushärtezeit um die Hälfte. Temperaturen unter +16 °C (61 °F) verlängern die Topf- und Aushärtezeit bis ab ca. +5 °C (41 °F) fast keine Reaktion mehr erfolgt.

>3 °C über Taupunkt

2,2 g/cm³

-50 °C bis +120 °C kurzz. bis +150 °C

55.0 MPa

~ 5·10¹¹ Ω·m

3,0 kV/mm

Epoxid

5 Ω·cm

24 Std.

115.0 g

Stahl

Bei der Verarbeitung von WEICON Produkten sind die physikalischen, sicherheitstechnischen, toxikologischen und ökologischen Daten und Vorschriften in unseren EG-Sicherheitsdatenblättern (www.weicon.de) zu beachten.

Achtung H315 - Verursacht Hautreizungen. H317 - Kann allergische Hautreaktionen verursachen. H319 - Verursacht schwere Augenreizung. H412 - Schädlich für Wasserorganismen, mit langfristiger Wirkung.

8.0 MPa

10 Min.

812926

75.530.15/01

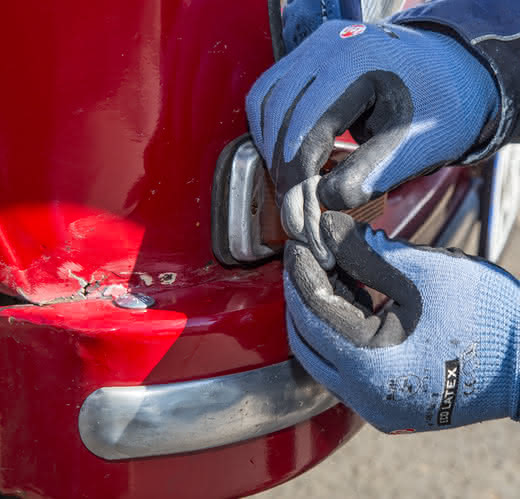

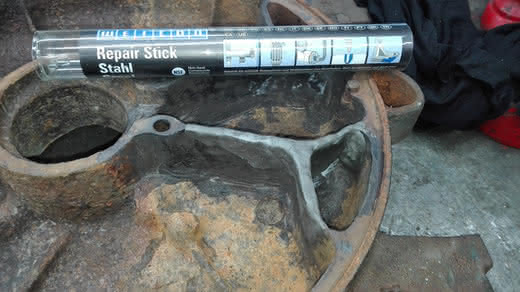

Eignet sich speziell für schnelle und hochfeste Reparaturen und Verklebungen von Metallteilen sowie zum Ausbessern und Abdichten von Rissen, Löchern, Leckagen und Undichtigkeiten an Maschinenteilen, Tanks und Leitungsrohren, Behältern, Pumpen und Gehäusen, Balkongittern und Treppengeländern und ausgerissenen Gewinde. WEICON Repair Stick Stahl kann im Maschinen- und Anlagenbau, im Behälter- und Apparatebau, in der Lebensmittel-, Kosmetik- und Pharmaindustrie und in vielen anderen Bereichen zum Einsatz kommen.

Knetmasse

Im ungeöffneten Originalgebinde bei konstanter Raumtemperatur trocken lagern. Heizquellen und direktes sowie indirektes Sonnenlicht vermeiden. Bei geöffnetem Gebinde verkürzt sich die Haltbarkeit.

60 Min.

24 Mon.

1:1

Die erfolgreiche Verarbeitung von WEICON Repair Sticks hängt von der sorgfältigen Vorbereitung der Oberflächen ab. Staub, Schmutz, Öl, Fett, Anhaftungen, Rost, Feuchtigkeit oder Nässe haben einen negativen Einfluss auf die Haftung. Die besten Ergebnisse werden beim Auftrag auf saubere, feste und gut aufgeraute Oberflächen erreicht. Die Oberflächen müssen sauber, trocken und fettfrei (metallisch rein) sein. Fast alle Oberflächenverschmutzungen, wie z.B. alte Farbrückstände, Öl, Fett, Staub und Schmutz, lassen sich mit WEICON Oberflächen-Reiniger oder WEICON Dicht- und Klebstoffentferner beseitigen. Bei besonders stark verschmutzten bzw. glatten Oberflächen kann die Haftung durch mechanisches Aufrauen mit groben Schleifmitteln optimiert werden. Nach der mechanischen Vorbehandlung sollte die Oberfläche nochmals mit WEICON Oberflächen-Reiniger gereinigt werden.

Klebstoff

<1,0 %

false

80±3

15 mm

5 Min.

(°C x 1,8) + 32 = °F mm/25,4 = inch μm/25,4 = mil N x 0,225 = lb N/mm² x 145 = psi MPa x 145 = psi Nm x 8,851 = lb·in Nm x 0,738 = lb·ft Nm x 141,62 = oz·in mPa·s = cP N/cm x 0,571 = lb/in kV/mm x 25,4 = V/mil

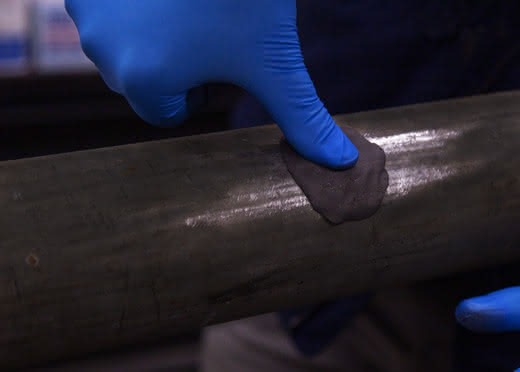

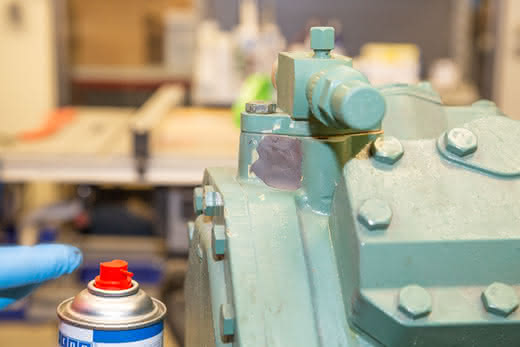

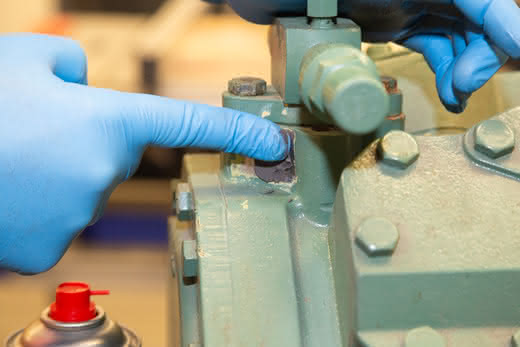

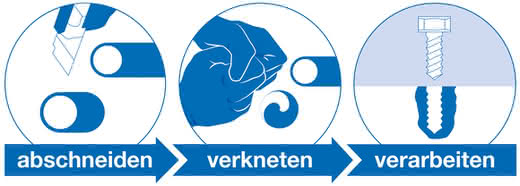

Wir empfehlen für die Verarbeitung eine Umgebungstemperatur von 20 °C (68 °F) bei unter 85 % rel. Luftfeuchtigkeit. Es ist immer nur so viel anzumischen, wie innerhalb der Topfzeit verarbeitet werden kann. Die angegebene Topf- und Aushärtezeit bezieht sich auf einen Materialansatz von 10 g bei Raumtemperatur. Bei größeren Ansatzmengen oder höheren Verarbeitungstemperaturen erfolgt, bedingt durch die typische Reaktionswärme von Epoxydharzen (exotherme Reaktion), eine schnellere Aushärtung. Die benötigte Menge vom Repair Stick abdrehen oder -schneiden. Die Komponenten sollten so lange miteinander vermischt werden, bis eine homogene Mischung und Farbe erreicht ist. Wenn erforderlich, kann die Knetmasse auf Raumtemperatur erwärmt werden, um das Vermischen zu erleichtern. Den gut verkneteten Repair Stick in die zu füllenden Risse und Löcher einarbeiten und überschüssiges Material vor der Aushärtung abstreichen. Um eine glatte Oberfläche zu erreichen, kann das Material vor der Aushärtung mit Wasser oder einem feuchten Tuch glattgestrichen werden. Die Aushärtung kann durch Erwärmen des Repair Sticks oder durch das Auftragen auf eine warme Oberfläche beschleunigt werden. Nach ca. 60 Minuten bei Raumtemperatur ist die ausgebesserte Stelle mechanisch belastbar und kann mit einem Gewinde versehen, gebohrt oder geschliffen werden. WEICON Repair Sticks überbrücken pro Arbeitsgang einen Klebespalt bis max. 15 mm.

< 85 %

+15 °C bis +40 °C

Kartusche

0.6 W/m·K

2714763,2694406

28.0
