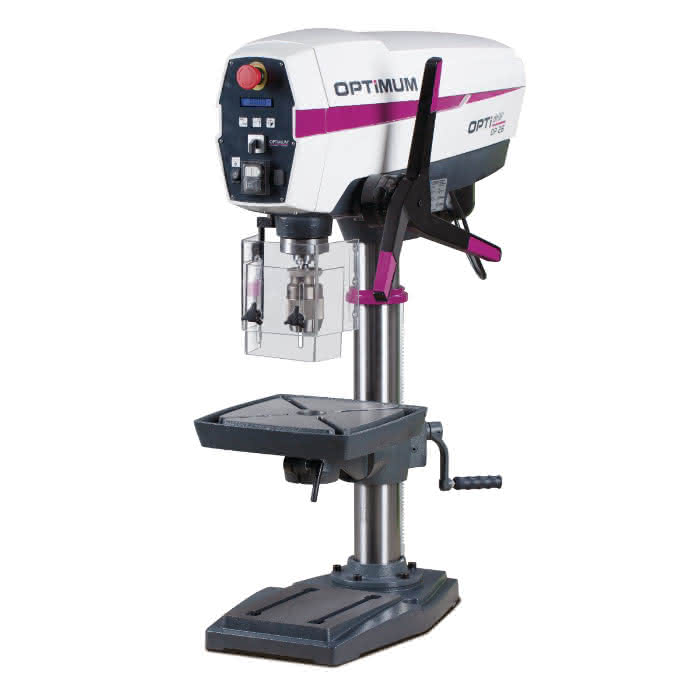

Beschreibung

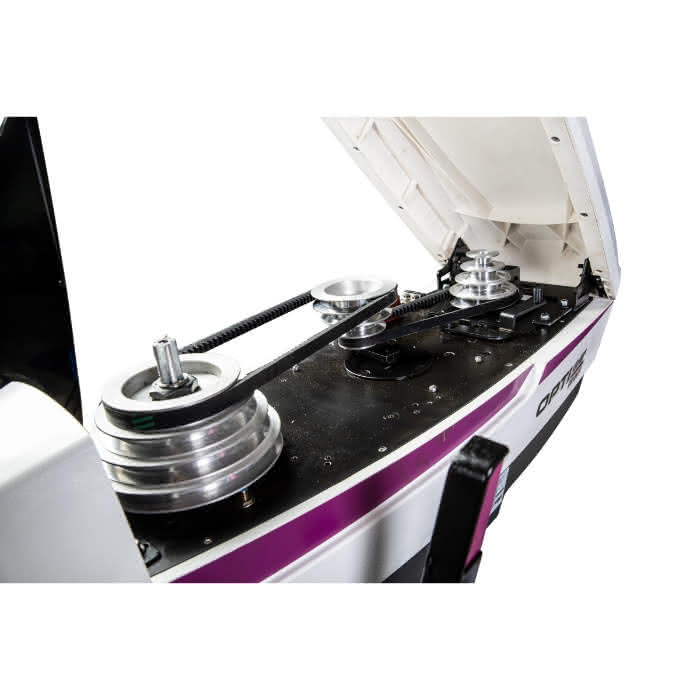

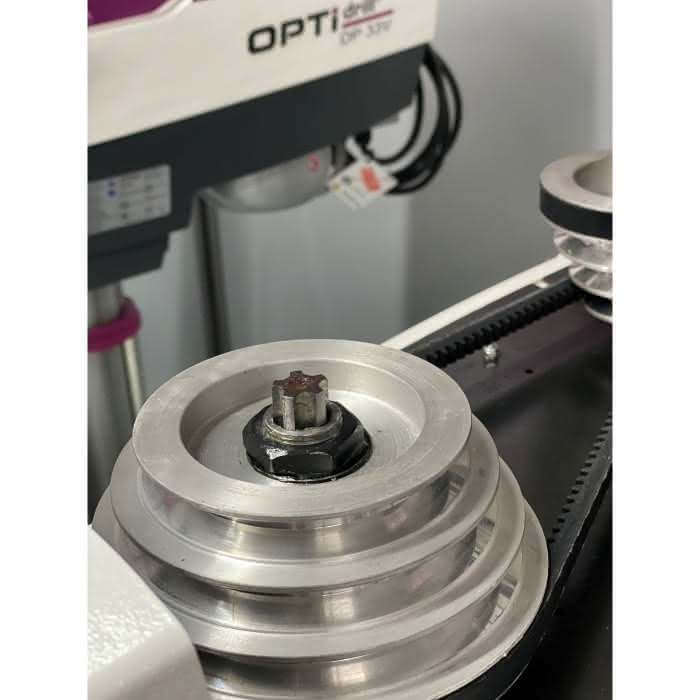

Mit Keilriemenantrieb in modernem Design
- Schwere Ausführung der gesamten Maschine
- Hohe Laufruhe dank neuem Spindeldesign
- Industriemotor

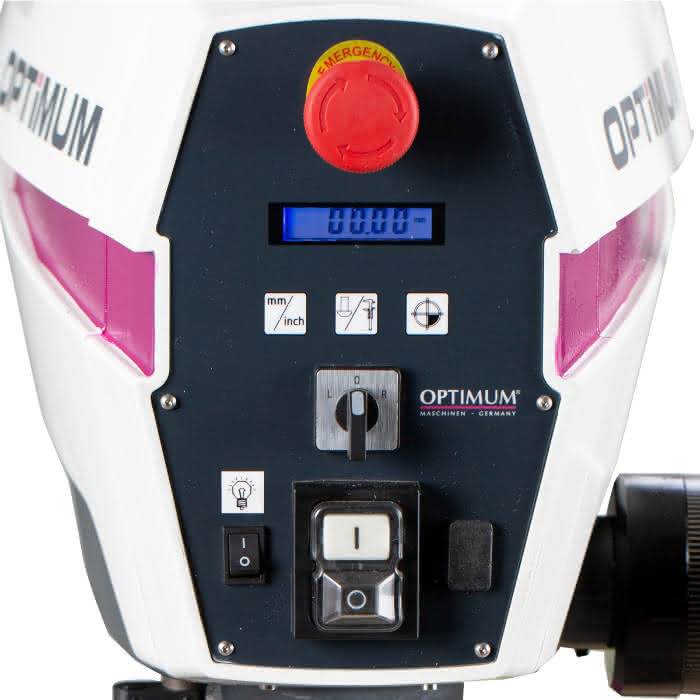

- Separatem Not-Halt-Schlagschalter

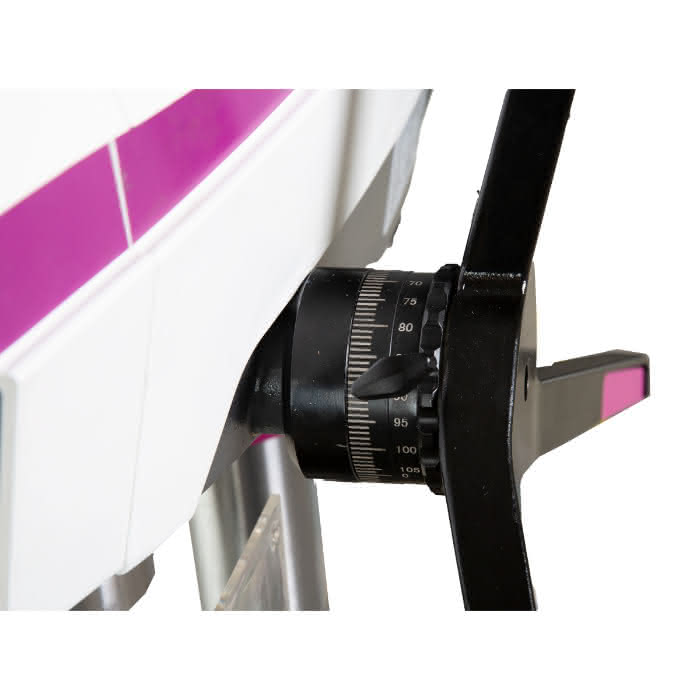

- Bohrtiefenanschlag
- LED-Maschinenleuchte im Bohrkopf integriert
- Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden T-Nuten mit umlaufende Kühlwasserrinne
- Bohrtisch ± 45° neigbar und 360° drehbar
- Keilriemenabdeckung mit Sicherheitsschalter
- Präzisions-Spindelbohrung
- Maschinenbedienung Sicherheitselektrik in 24 V Gleichspannung
- Garantierte Rundlaufgenauigkeit ≤ 0,02 mm in der Bohrspindel gemessen
- Dickwandige Stahlsäule für hohe Kraftaufnahme und Stabilität
- Massive, groß dimensionierte Grundplatte mit T-Nuten
- Schnellspannbohrfutter 0 - 16 mm
- T-Nutensteine
- Austreiber
- Adapter MK 3-B16
- Bedienwerkzeug
- Maschinenschraubstock BMP 100
Spezifikationen

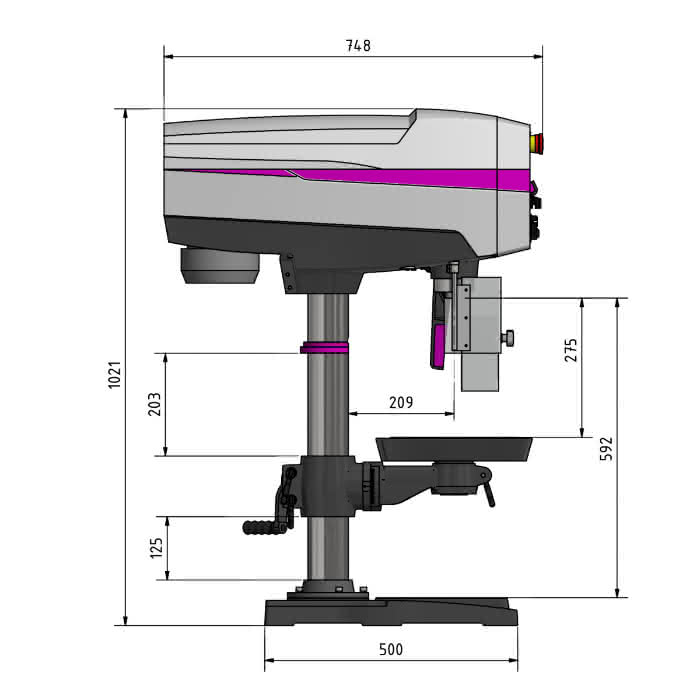

Abstand Spindel - Bohrtisch max.
400 mm
Abstand Spindel - Maschinenfuß max.
592 mm
Anschlussspannung
400 V
Anzahl der Drehzahlbereiche
12
Ausladung
209 mm
Bohrleistung Stahl (S235JR)
25 mm

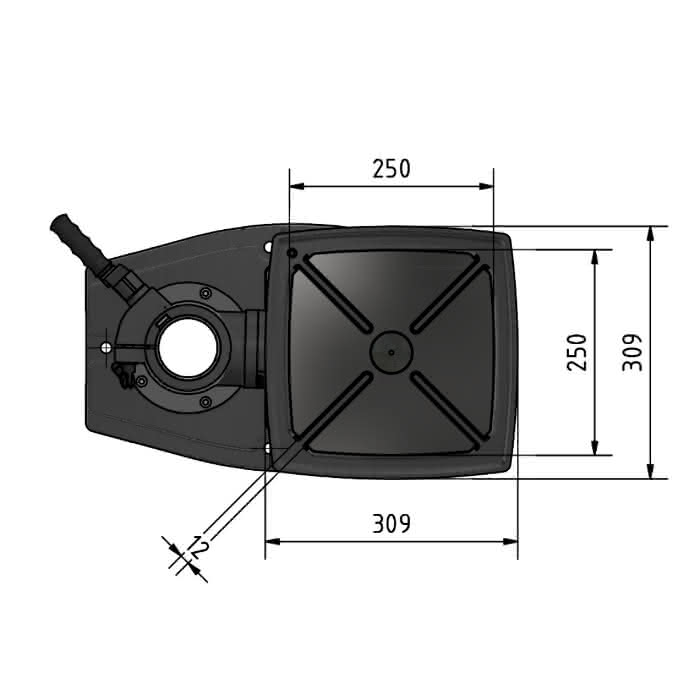

Bohrtisch Arbeitsfläche Breite
308 mm
Bohrtisch Arbeitsfläche Länge
308 mm
Bohrtisch Art der T-Nuten
diagonal
Bohrtisch T-Nuten Anzahl
2
Bohrtisch T-Nuten Größe
12 mm
Bohrtischdrehung
360 °
Bohrtischneigung
45 °

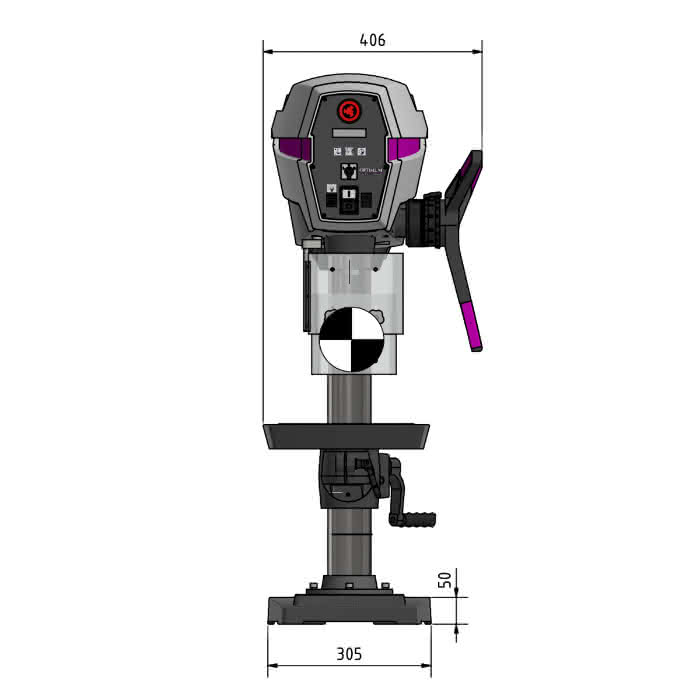

Breite/Tiefe (Produkt) ca.
406 mm
Dauerbohrleistung Stahl (S235JR)
20 mm
Drehzahlbereich
200 – 2440 min¯¹
Gewicht (Netto) ca.
96 kg
Höhe (Produkt) ca.
1025 mm
Länge (Produkt) ca.
748 mm
Leistung Antriebsmotor
0,75 kW

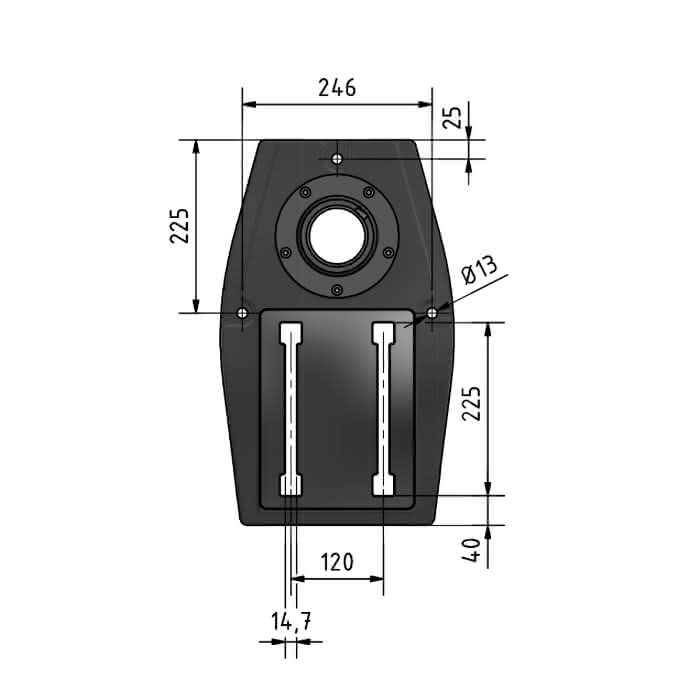

Maschinenfuß Arbeitsfläche Breite
265 mm
Maschinenfuß Arbeitsfläche Länge
202 mm
Maschinenfuß T-Nuten Abstand
120 mm
Maschinenfuß T-Nuten Anzahl
2
Maschinenfuß T-Nuten Größe
14 mm
Netzfrequenz
50 Hz
Pinolenhub
95 mm
Säulendurchmesser
80 mm
Spindelaufnahme
MK 3
Traglast Bohrtisch
45 kg
