Beschreibung
mit Keilriemenantrieb

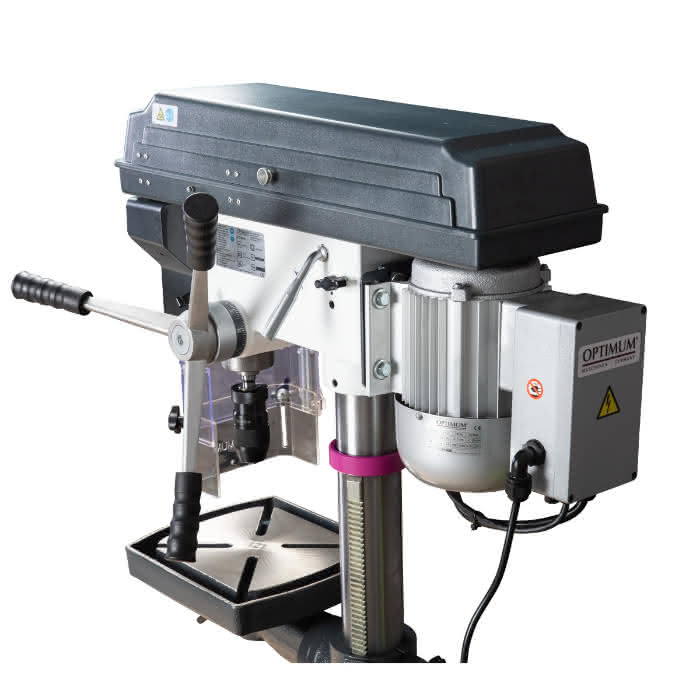

- Industriemotor
- Bedienungsfreundlicher Sicherheitsschalter nach IP 54

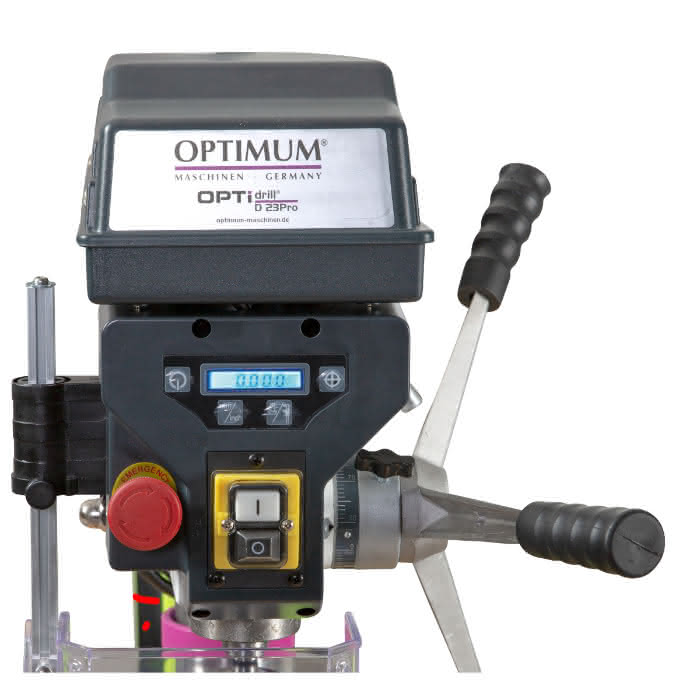

- Digitale Bohrtiefen- und Drehzahlanzeige im Gehäuse integriert
- Separater Not-Halt-Schlagschalter
- Präzisions-Spindelbohrung
- Sicherheitselektrik in 24 V Gleichspannung
- Garantierte Rundlaufgenauigkeit kleiner als 0,02 mm in der Bohrpinole gemessen
- Bohrspindel mit Präzisionskugellagern
- Hochwertiges Schnellspannbohrfutter
- Bohrtiefenanschlag

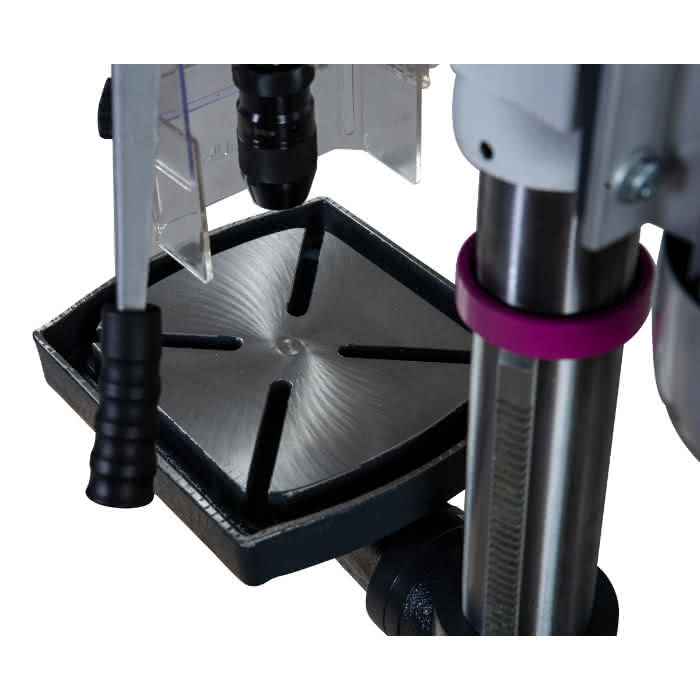

- Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden T-Nuten und umlaufender Kühlwasserrinne

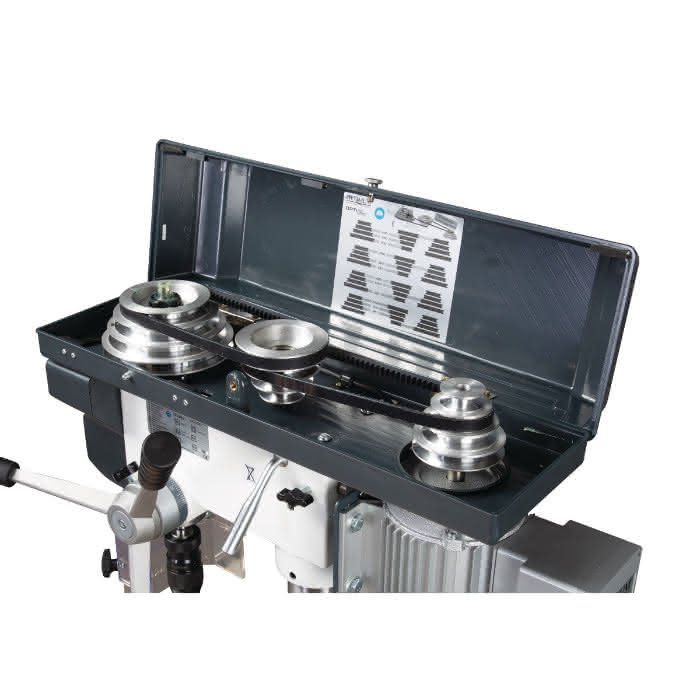

- Keilriemenabdeckung mit Sicherheitsschalter
- Aus einem Stück gegossener Aluminium-Druckguss-Pinolenhebel mit Softgrip-Griffen
- Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter
- Schwere Ausführung der gesamten Maschine
Ab D 23 Pro
- GATES Qualitätsriemen
Ab D 23 Pro / 400 V
- Rechts-/Linkslauf
D 33Pro
- Massive, groß dimensionierte Grundplatte mit T-Nuten, rückseitig stark verrippt
- Schnellspannbohrfutter 1 - 16 mm
- Morsekonus MK 2/B16
- T-Nutensteine
- Maschinenschraubstock BMP

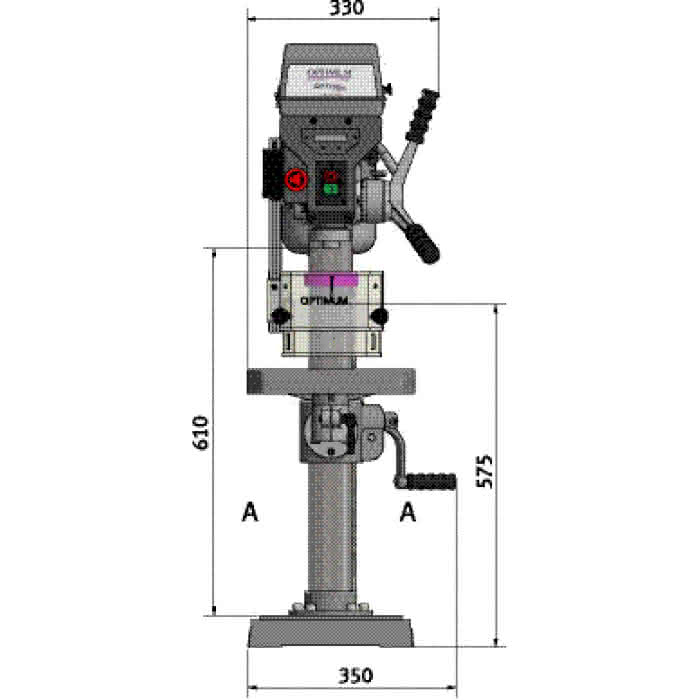

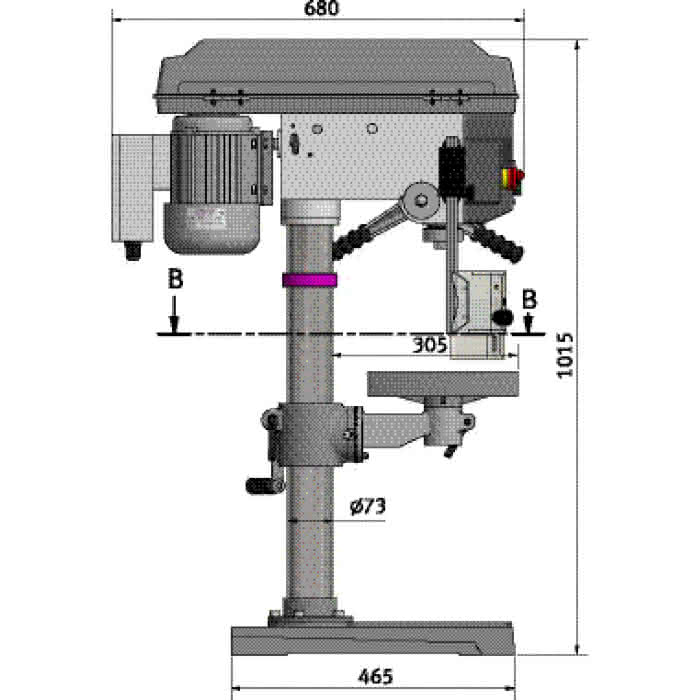

Spezifikationen
Länge (Produkt) ca.
680 mm
Breite/Tiefe (Produkt) ca.
350 mm
Säulendurchmesser
73 mm
Höhe (Produkt) ca.
1015 mm
Bohrleistung Stahl (S235JR)
25 mm
Dauerbohrleistung Stahl (S235JR)
20 mm

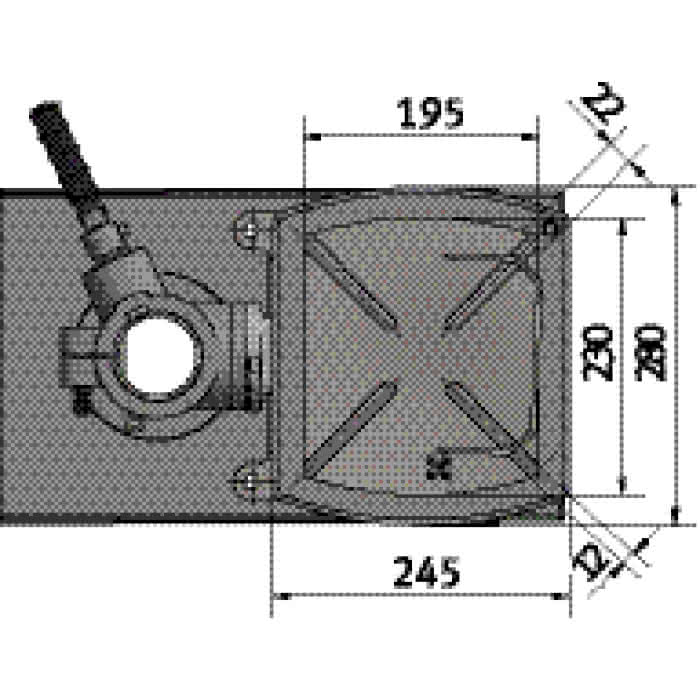

Bohrtisch Arbeitsfläche Länge
280 mm
Gewicht (Netto) ca.
63,5 kg
Bohrtisch Arbeitsfläche Breite
245 mm
Ausladung
180 mm
Bohrtisch T-Nuten Größe
12 mm
Bohrtischdrehung
360 °
Abstand Spindel - Bohrtisch max.
425 mm
Bohrtischneigung
45 °
Drehzahlbereich
200 – 2440 min¯¹
Anzahl der Drehzahlbereiche
12
Leistung Antriebsmotor
0,75 kW
Abstand Spindel - Maschinenfuß max.
618 mm

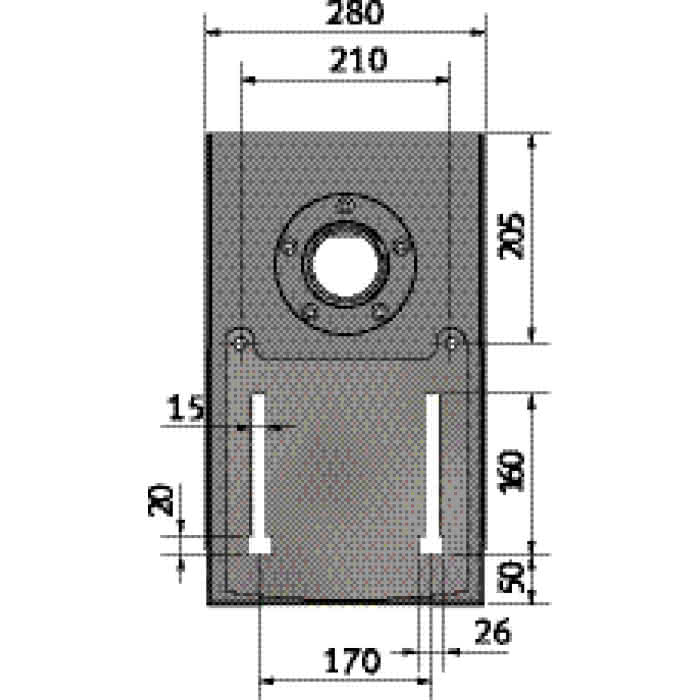

Maschinenfuß Arbeitsfläche Länge
240 mm
Maschinenfuß Arbeitsfläche Breite
250 mm
Maschinenfuß T-Nuten Größe
16 mm
Maschinenfuß T-Nuten Anzahl
2
Maschinenfuß T-Nuten Abstand
170 mm
Pinolenhub
80 mm
Spindelaufnahme
MK2
Anschlussspannung
400 V
Netzfrequenz
50 Hz
