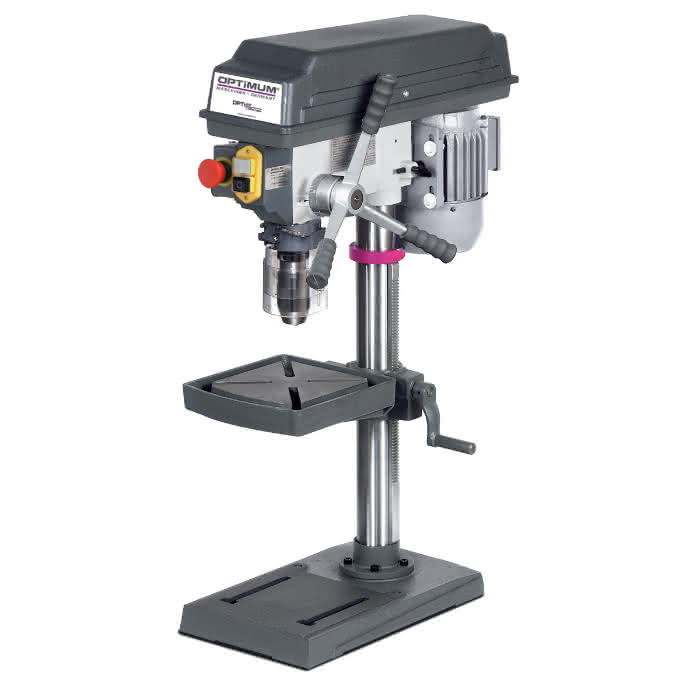

Beschreibung
Mit Keilriemenantrieb
- Garantierte Rundlaufgenauigkeit kleiner als 0,02 mm in der Bohrpinole gemessen
- Bohrspindel mit Präzisionskugellagern
- Hochwertiges Schnellspannbohrfutter

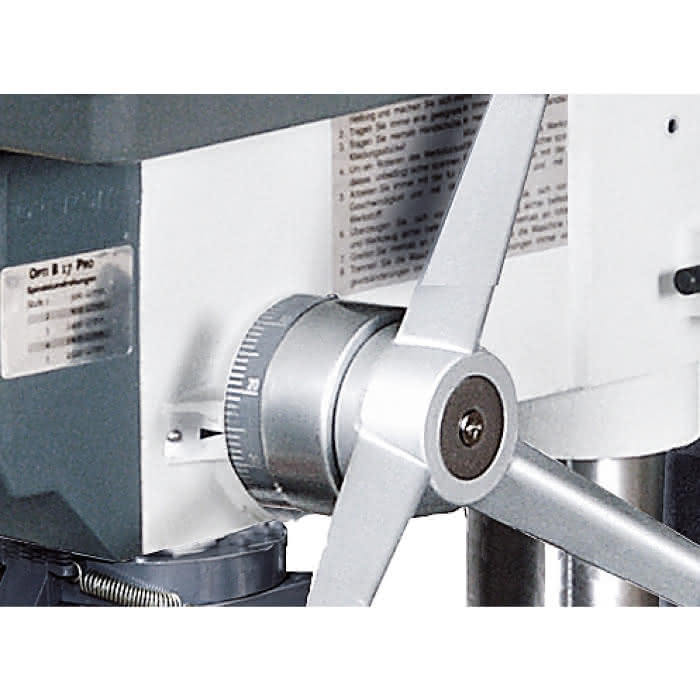

- Bohrtiefenanschlag

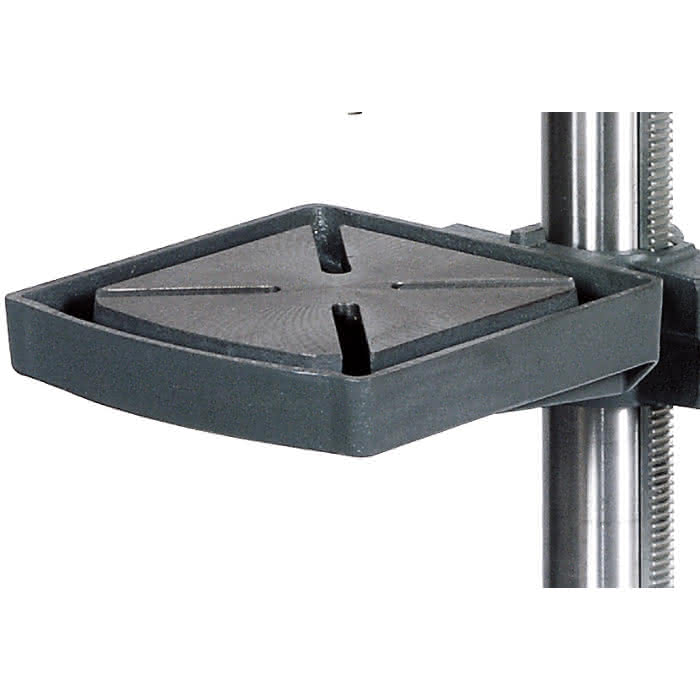

- Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden T–Nuten und umlaufender Kühlwasserrinne

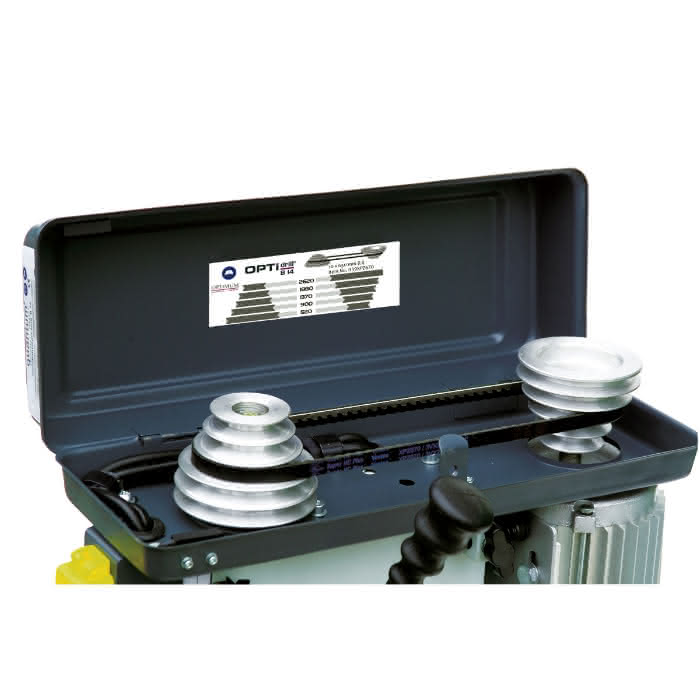

- Keilriemenabdeckung mit Sicherheitsschalter
- Aus einem Stück gegossener Aluminium– Druckguss–Pinolenhebel mit Softgrip–Griffen
- Separater Not–Halt–Schlagschalter
- Schnellspannbohrfutter 1 – 15,5 mm
- Morsekonus MK 2 (B 16)
- T–Nutensteine
Spezifikationen
Abstand Spindel - Bohrtisch max.
325 mm
Abstand Spindel - Maschinenfuß max.
530 mm
Anschlussspannung
230 V
Antriebsleistung Spindelmotor
0,49 kW
Anzahl der Drehzahlbereiche
5
Ausladung
152 mm
Bohrleistung Stahl (S235JR)
15.5 mm
Bohrtisch Arbeitsfläche Breite
220 mm
Bohrtisch Arbeitsfläche Länge
235 mm
Bohrtisch Art der T-Nuten
diagonal
Bohrtisch T-Nuten Größe
12 mm
Breite/Tiefe (Produkt) ca.
275 mm
Dauerbohrleistung Stahl (S235JR)
12 mm
Drehzahlbereich
680 – 2700 min¯¹
Gewicht (Netto) ca.
36,5 kg
Höhe (Produkt) ca.
840 mm
Länge (Produkt) ca.
565 mm
Maschinenfuß Arbeitsfläche Breite
180 mm
Maschinenfuß Arbeitsfläche Länge
170 mm
Maschinenfuß Breite
215 mm
Maschinenfuß Länge
210 mm
Maschinenfuß T-Nuten Abstand
148 mm
Maschinenfuß T-Nuten Anzahl
2
Maschinenfuß T-Nuten Größe
14 mm
Netzfrequenz
50 Hz
Pinolenhub
65 mm
Spindelaufnahme
MK 2
