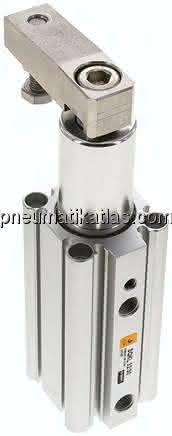

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +70 °C
Betriebsdruck:
max. 10 bar
Schwenkwinkel:
90° (± 10°)
Ausführung:
mit Magnetkolben
Hinweis:
-Zylinder nur senkrecht stehend oder hängend betreiben, -Klemmen nur innerhalb des Klemmhubs und nur auf ebenen Flächen zulässig, -Werkstück muss bei Klemmvorgang in Ruhe sein
Vorteile:
-einfache Mechanik, robuste Konstruktion, -wird mit demontierbarem Hebelarm geliefert, der in 90°-Schritten verstellt werden kann, -Hauptabmessungen identisch mit SMC Serie MKB
Zylinderschaltertyp:
D
*bei einfahrender Kolbenstange von oben auf die Kolbenstange blickend
Spezifikationen
Ausführung
linksschwenkend* (schwenkt beim Klemmen gegen den Uhrzeigersinn)
A
45 MM
A1
49,5 MM
S
20,0 MM
B
6,5 MM
C
34,0 MM
H
16 MM
P
45 MM
D
14 MM
Klemmhub
30 MM
V
M 8
E
12 - 25 MM
F
13,0 MM
Gewicht
0,8 KG
Schwenkhub
15,0 MM
wirksamer Kolbendurchmesser beim Klemmen
27,7 MM
I
10 MM
G (Druckluftanschluss)
G 1/8"
N
18 MM
Reparatursätze
SQK 32 REP
M (eingefahren)
65,5 MM
M (ausgefahren)
110,5 MM
Y (+0/-0,05)
30 MM
Q
30,5 MM
U
20
Z
M 6
Kolbendurchmesser
32 MM
O
67 MM
R
71,5 MM
