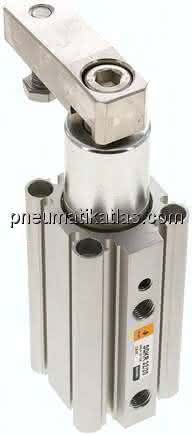

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +70 °C
Betriebsdruck:
max. 10 bar
Schwenkwinkel:
90° (± 10°)
Ausführung:
mit Magnetkolben
Hinweis:
-Zylinder nur senkrecht stehend oder hängend betreiben, -Klemmen nur innerhalb des Klemmhubs und nur auf ebenen Flächen zulässig, -Werkstück muss bei Klemmvorgang in Ruhe sein
Vorteile:
-einfache Mechanik, robuste Konstruktion, -wird mit demontierbarem Hebelarm geliefert, der in 90°-Schritten verstellt werden kann, -Hauptabmessungen identisch mit SMC Serie MKB
Zylinderschaltertyp:
D
*bei einfahrender Kolbenstange von oben auf die Kolbenstange blickend
Spezifikationen
Ausführung
rechtsschwenkend* (schwenkt beim Klemmen im Uhrzeigersinn)
Klemmhub
20 MM
Schwenkhub
15,0 MM
D
14 MM
wirksamer Kolbendurchmesser beim Klemmen
27,7 MM
A
45 MM
G (Druckluftanschluss)
G 1/8"
Kolbendurchmesser
32 MM
S
20,0 MM
B
6,5 MM
H
16 MM
Reparatursätze
SQK 32 REP
F
13,0 MM
P
45 MM
E
12 - 25 MM
I
10 MM
N
18 MM
Q
30,5 MM
C
34,0 MM
A1
49,5 MM
R
71,5 MM
M (eingefahren)
55,5 MM
M (ausgefahren)
90,5 MM
O
67 MM
U
20
V
M 8
Y (+0/-0,05)
30 MM
Z
M 6
Gewicht
0,7 KG
