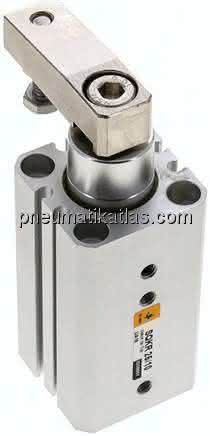

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +70 °C
Betriebsdruck:
max. 10 bar
Schwenkwinkel:
90° (± 10°)
Ausführung:
mit Magnetkolben
Hinweis:
-Zylinder nur senkrecht stehend oder hängend betreiben, -Klemmen nur innerhalb des Klemmhubs und nur auf ebenen Flächen zulässig, -Werkstück muss bei Klemmvorgang in Ruhe sein
Vorteile:
-einfache Mechanik, robuste Konstruktion, -wird mit demontierbarem Hebelarm geliefert, der in 90°-Schritten verstellt werden kann, -Hauptabmessungen identisch mit SMC Serie MKB
Zylinderschaltertyp:
D
*bei einfahrender Kolbenstange von oben auf die Kolbenstange blickend
Spezifikationen
Ausführung
rechtsschwenkend* (schwenkt beim Klemmen im Uhrzeigersinn)
A
40 MM
S
15,5 MM
B
4,0 MM
C
28,0 MM
H
12 MM
P
35 MM
D
10 MM
Klemmhub
10 MM
V
M 6
E
10 - 21 MM
F
10,0 MM
Gewicht
0,39 KG
Schwenkhub
9,5 MM
wirksamer Kolbendurchmesser beim Klemmen
21,9 MM
I
7 MM
G (Druckluftanschluss)
M 5
N
14 MM
Reparatursätze
SQK 25 REP
M (eingefahren)
32,0 MM
M (ausgefahren)
51,5 MM
Y (+0/-0,05)
23 MM
Q
27,5 MM
U
16
Z
M 6
Kolbendurchmesser
25 MM
O
51 MM
R
63,0 MM
