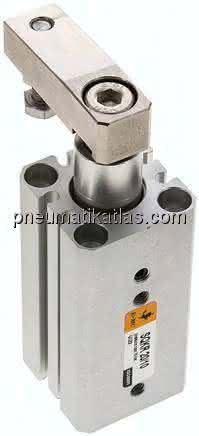

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +70 °C
Betriebsdruck:
max. 10 bar
Schwenkwinkel:
90° (± 10°)
Ausführung:
mit Magnetkolben
Hinweis:
-Zylinder nur senkrecht stehend oder hängend betreiben, -Klemmen nur innerhalb des Klemmhubs und nur auf ebenen Flächen zulässig, -Werkstück muss bei Klemmvorgang in Ruhe sein
Vorteile:
-einfache Mechanik, robuste Konstruktion, -wird mit demontierbarem Hebelarm geliefert, der in 90°-Schritten verstellt werden kann, -Hauptabmessungen identisch mit SMC Serie MKB
Zylinderschaltertyp:
D
*bei einfahrender Kolbenstange von oben auf die Kolbenstange blickend
Spezifikationen
Ausführung
rechtsschwenkend* (schwenkt beim Klemmen im Uhrzeigersinn)
Klemmhub
10 MM
Schwenkhub
9,5 MM
wirksamer Kolbendurchmesser beim Klemmen
16,0 MM
Kolbendurchmesser
20 MM
B
4,0 MM
G (Druckluftanschluss)
M 5
D
10 MM
S
15,5 MM
C
25,5 MM
Reparatursätze
SQK 20 REP
A
36 MM
E
10 - 21 MM
H
12 MM
F
9,5 MM
R
62,0 MM
M (eingefahren)
32,0 MM
N
14 MM
I
7 MM
M (ausgefahren)
51,5 MM
O
51 MM
P
35 MM
Q
26,0 MM
Y (+0/-0,05)
18 MM
U
16
V
M 6
Z
M 6
Gewicht
0,33 KG
