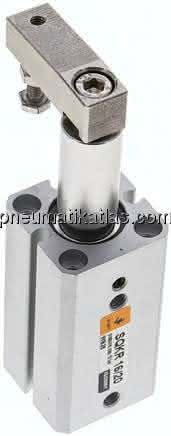

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +70 °C
Betriebsdruck:
max. 10 bar
Schwenkwinkel:
90° (± 10°)
Ausführung:
mit Magnetkolben
Hinweis:
-Zylinder nur senkrecht stehend oder hängend betreiben, -Klemmen nur innerhalb des Klemmhubs und nur auf ebenen Flächen zulässig, -Werkstück muss bei Klemmvorgang in Ruhe sein
Vorteile:
-einfache Mechanik, robuste Konstruktion, -wird mit demontierbarem Hebelarm geliefert, der in 90°-Schritten verstellt werden kann, -Hauptabmessungen identisch mit SMC Serie MKB
Zylinderschaltertyp:
D
*bei einfahrender Kolbenstange von oben auf die Kolbenstange blickend
Spezifikationen
Ausführung
rechtsschwenkend* (schwenkt beim Klemmen im Uhrzeigersinn)
Klemmhub
20 MM
Schwenkhub
7,5 MM
wirksamer Kolbendurchmesser beim Klemmen
13,9 MM
Kolbendurchmesser
16 MM
B
3,0 MM
G (Druckluftanschluss)
M 5
D
7 MM
S
12,0 MM
C
20,0 MM
Reparatursätze
SQK 16 REP
A
29 MM
E
6 - 16 MM
H
8 MM
F
5,5 MM
R
35,5 MM
M (eingefahren)
41,5 MM
N
11 MM
I
5 MM
M (ausgefahren)
69,0 MM
O
36 MM
P
25 MM
Q
15,5 MM
Y (+0/-0,05)
14 MM
U
11
V
M 4
Z
M 4
Gewicht
0,175 KG
