Beschreibung
Kompakt, wirtschaftlich und leistungsfähig
- Geeignet für den Einsatz am Generator z. B. in Betriebswerkstätten, Häfen, Chemiewerken, Schulen, Metallbau, auf Baustellen, Schiffen oder für Landwirte
- Für Edelstahl, Aluminium, Stahl, Buntmetalle auch mit lackierter Oberfläche
- Von Dünnblechen bis zu Grobblechen
- Lochblechfunktion: Durch den Pilotlichtbogen können Lochbleche schnell und einfach geschnitten werden
- Pilot ARC-Controller: Erst nach der Zündung des Lichtbogens wird der eingestellte Schweißstrom freigegeben
CRAFT-CUT 41 P
- Leistungsfaktorkorrektur PFC ermöglicht Einsatz auch an Kabeltrommeln
CRAFT-CUT 123 CNC
- CNC-Schnittstelle für Maschinenanbindung
- Plasmabrenner Pluscut 65 6m

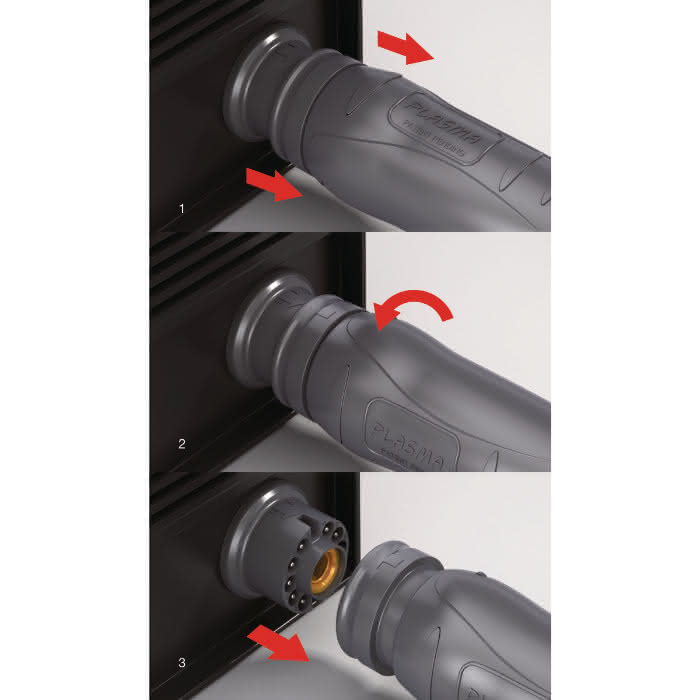

- Zentraladapter Trafimector
- Massekabel 3 m, 8 mm² mit Masseklemme 300 A
- Filterdruckregler mit Stecknippel
Spezifikationen
Anschlusskabellänge
2,2 m
Anschlussspannung
400 V
Betriebsdruck
5 bar
Blechdicken
<ul><li>bis max. 30 mm Trennschnitt</li></ul>
Breite/Tiefe (Produkt) ca.
240 mm
Einschaltdauer Plasma
90 %
Einstellbereich Plasma
20 – 65 A
EMV-Klasse
A
Erforderliche Generatorleistung
>12.5 kVA
Erläuterung EMV-Klasse
Diese Klasse A Schweißeinrichtung ist nicht für den Gebrauch
Gewicht (Netto) ca.
23,4 kg
Grundwerkstoffe
<ul><li>alle elektrisch leitenden Metalle, auch beschichtet<
Höhe (Produkt) ca.
445 mm
Kennzeichnung
CE
Länge (Produkt) ca.
660 mm
Leerlaufspannung
450 V
Leistungsaufnahme Plasma
7.8 kVA
Luftbedarf
140 l/min
Negative Netzspannungstoleranz
10 %
Netzfrequenz
50/60 Hz
Norm
IEC 60974-1:2012
Positive Netzspannungstoleranz
10 %
Qualitätsschnitt Aluminium ca.
20 mm
Qualitätsschnitt Edelstahl ca.
25 mm
Qualitätsschnitt Stahl (ST37) ca.
25 mm
Strom bei ED 100% 40°C Plasma
61 A
Stromaufnahme
18 A
Trennschnitt Aluminium ca.
22 mm
Trennschnitt Edelstahl ca.
30 mm
Trennschnitt Stahl (ST37) ca.
30 mm
Typische Anwendungen
<ul><li>Anlagen-, Behälter-, Maschinen-, Stahlbau</li><li>Ch
Verfahren
<ul><li>Plasmaschneiden</li></ul>
