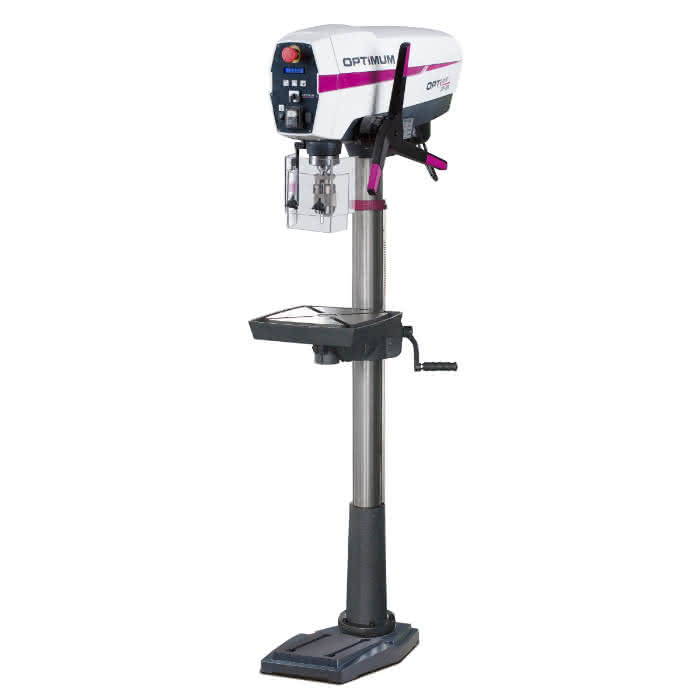

Beschreibung

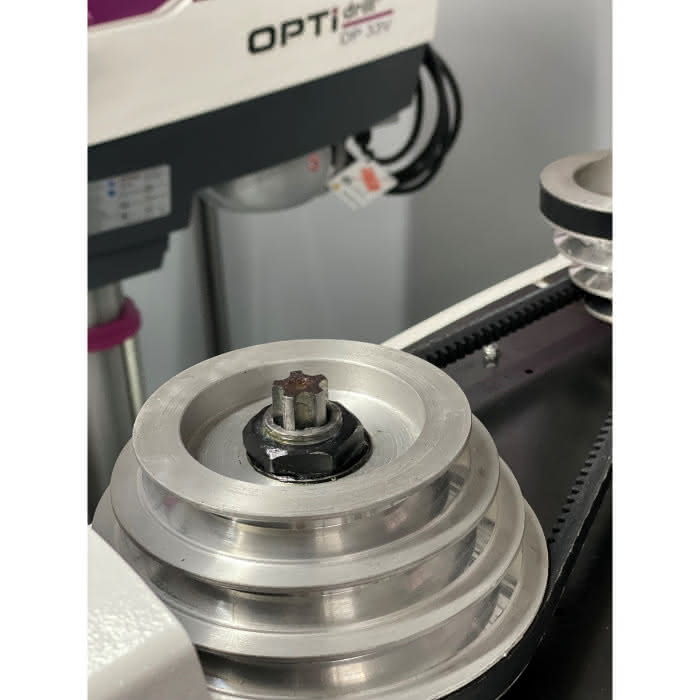

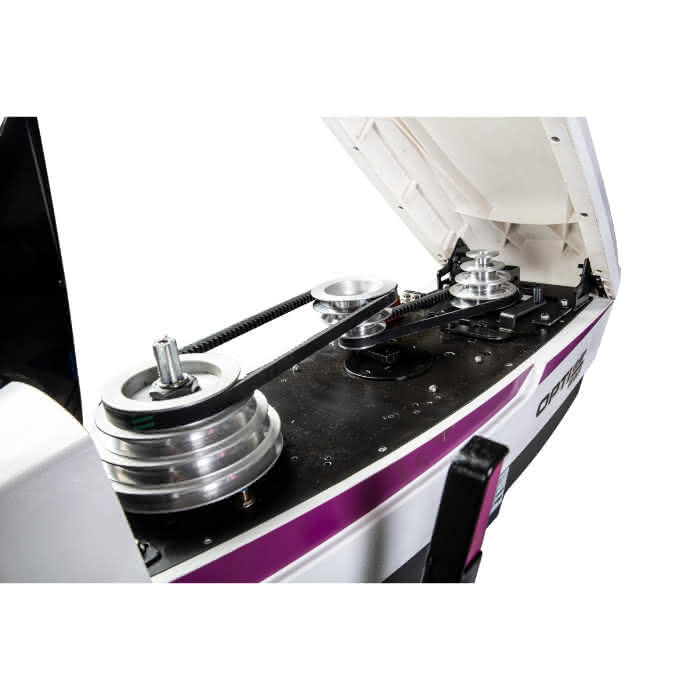

Mit Keilriemenantrieb im modernen funktionellen Design
- Schwere Ausführung der gesamten Maschine
- Hohe Laufruhe dank neuem Spindeldesign
- Industriemotor
- Separatem Not-Halt-Schlagschalter

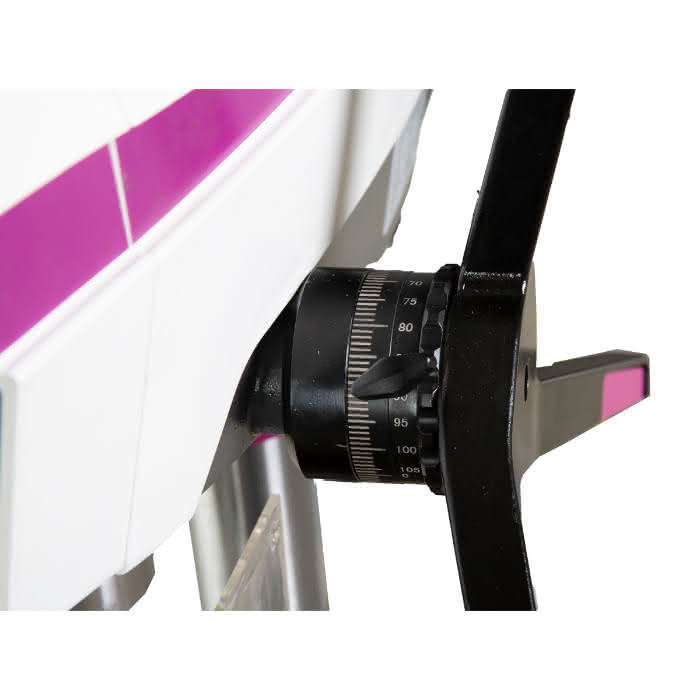

- Bohrtiefenanschlag
- LED-Maschinenleuchte im Bohrkopf integriert
- Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden T-Nuten mit umlaufende Kühlwasserrinne
- Bohrtisch ± 45° neigbar und 360° drehbar

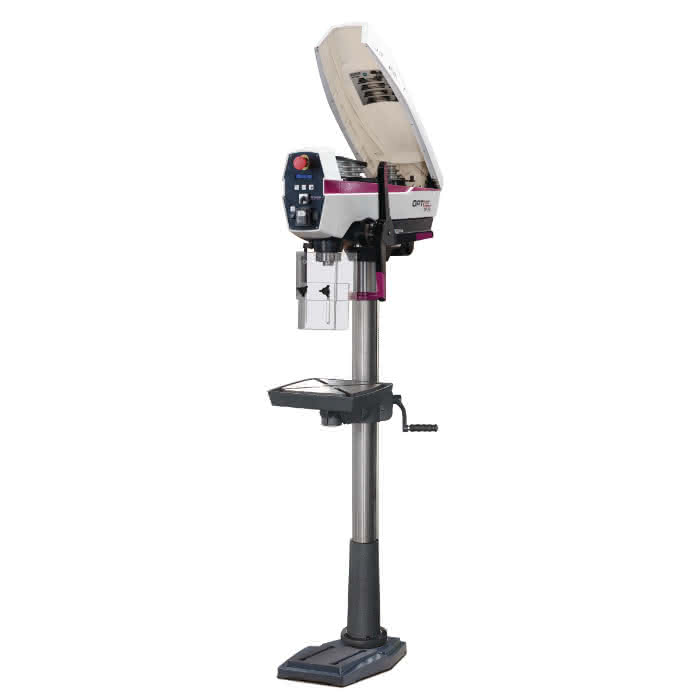

- Keilriemenabdeckung mit Sicherheitsschalter
- Präzisions-Spindelbohrung

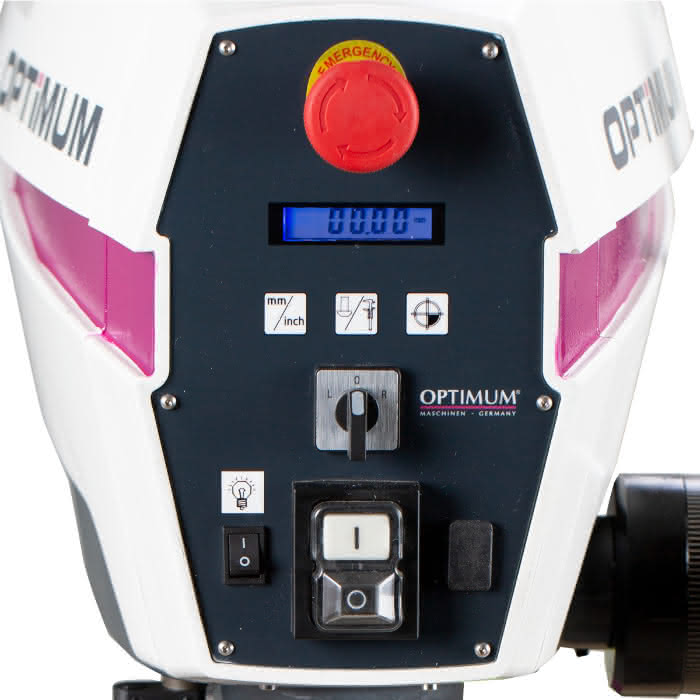

- Maschinenbedienung Sicherheitselektrik in 24 V Gleichspannung
- Garantierte Rundlaufgenauigkeit ≤ 0,02 mm in der Bohrspindel gemessen
- Dickwandige Stahlsäule für hohe Kraftaufnahme und Stabilität
- Massive, groß dimensionierte Grundplatte mit T-Nuten
- Schnellspannbohrfutter 0 - 16 mm
- T-Nutensteine
- Austreiber
- Adapter MK 3-B16
- Bedienwerkzeug
- Maschinenschraubstock BMP 130
Spezifikationen
Anschlussspannung
400 V
Drehzahlbereich
200 – 2440 min¯¹
Pinolenhub
95 mm
Spindelaufnahme
MK 3
Ausladung
209 mm
Abstand Spindel - Bohrtisch max.
770 mm
Abstand Spindel - Maschinenfuß max.
1300 mm
Netzfrequenz
50 Hz
Anzahl der Drehzahlbereiche
12
Bohrleistung Stahl (S235JR)
25 mm

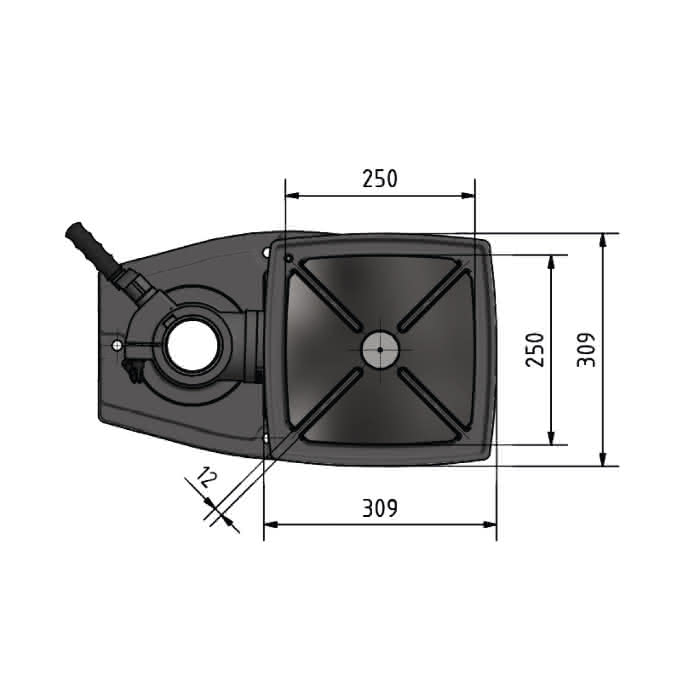

Bohrtisch Arbeitsfläche Breite
308 mm
Bohrtisch Arbeitsfläche Länge
308 mm
Bohrtisch Art der T-Nuten
diagonal
Bohrtisch T-Nuten Anzahl
2
Bohrtisch T-Nuten Größe
12 mm
Bohrtischdrehung
360 °
Bohrtischneigung
45 °

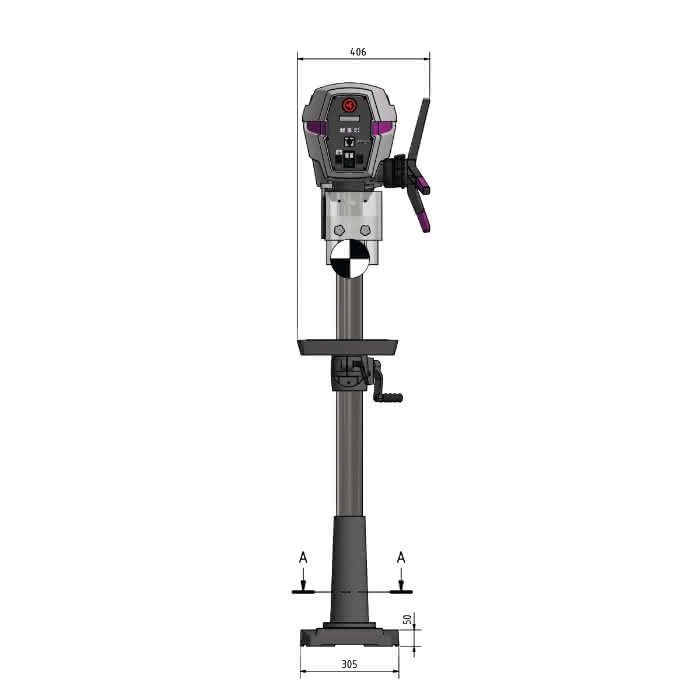

Breite/Tiefe (Produkt) ca.
406 mm
Dauerbohrleistung Stahl (S235JR)
20 mm
Gewicht (Netto) ca.
105 kg

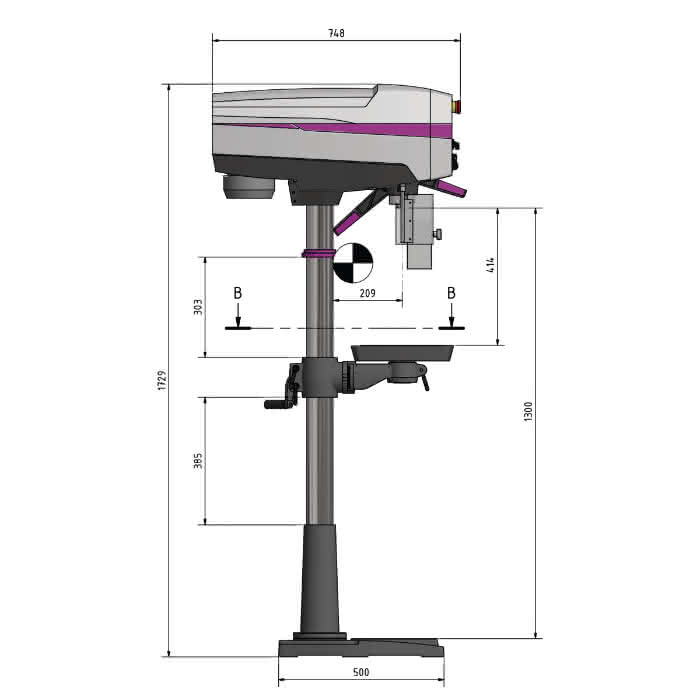

Höhe (Produkt) ca.
1724 mm
Länge (Produkt) ca.
748 mm
Leistung Antriebsmotor
0,75 kW

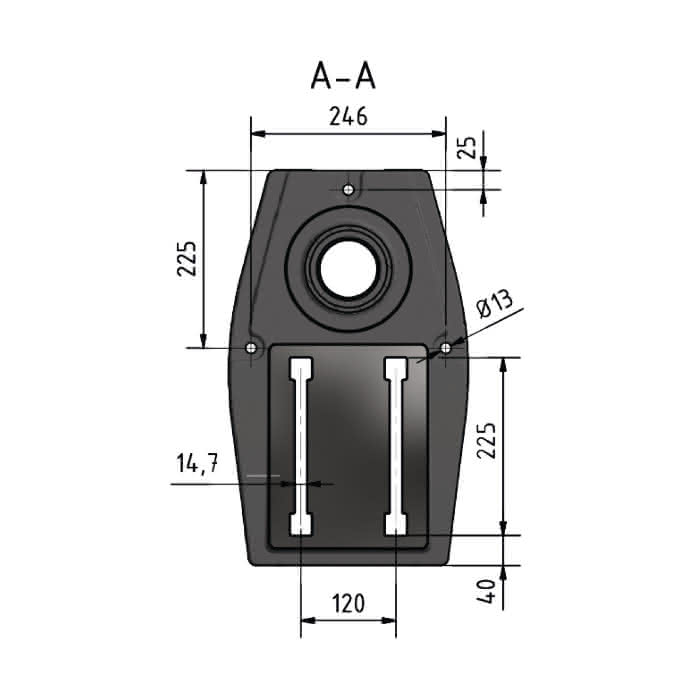

Maschinenfuß Arbeitsfläche Breite
265 mm
Maschinenfuß Arbeitsfläche Länge
202 mm
Maschinenfuß T-Nuten Abstand
120 mm
Maschinenfuß T-Nuten Anzahl
2
Maschinenfuß T-Nuten Größe
14 mm
Säulendurchmesser
80 mm
Traglast Bohrtisch
45 kg
