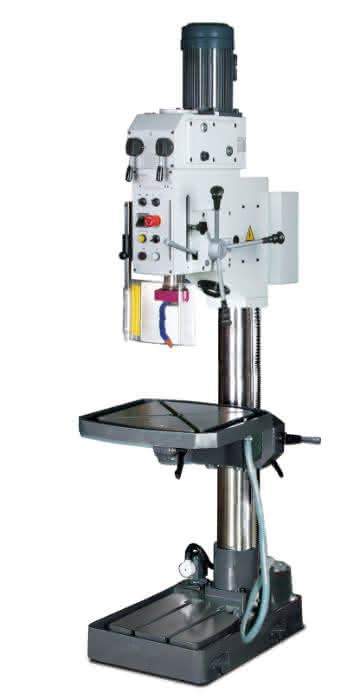

Beschreibung
- Schwere, massive Gussausführung
- Automatische Zahnradschmierung über Ölpumpe
- Hohe Rundlaufgenauigkeit durch gehärtete und geschliffene Hauptspindel
- Gewindeschneideinrichtung

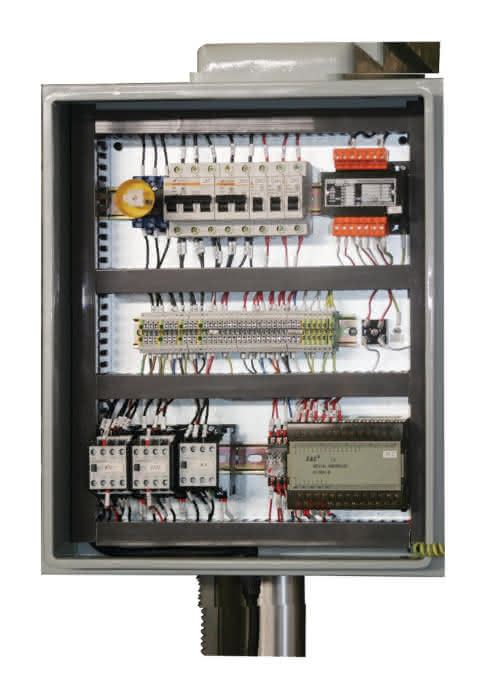

- Hauptschalter und Motorschutzschalter
- Bohrtiefenanschlag einstellbar mit Millimeterskala
- Maschinenleuchte im Bohrkopf integriert
- Präzise gearbeiteter, groß dimensionierter Bohrtisch mit diagonal verlaufenden T-Nuten und umlaufender Kühlwasserrinne
- Integrierter Austreiber für einen leichten Werkzeugwechsel
- Kühlmitteleinrichtung und Spänefilter nach Maschinenrichtlinie
- Dickwandige Gusssäule für hohe Kraftaufnahme und Stabilität

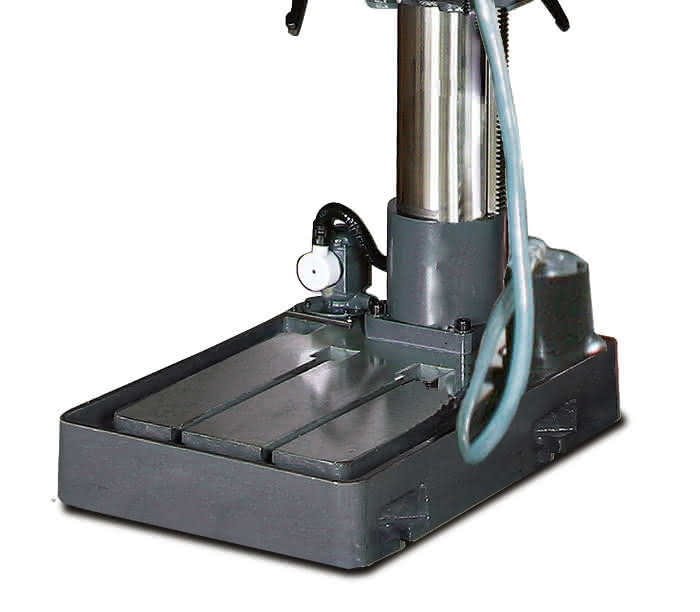

- Massive Grundplatte, groß dimensioniert, extrem stabil

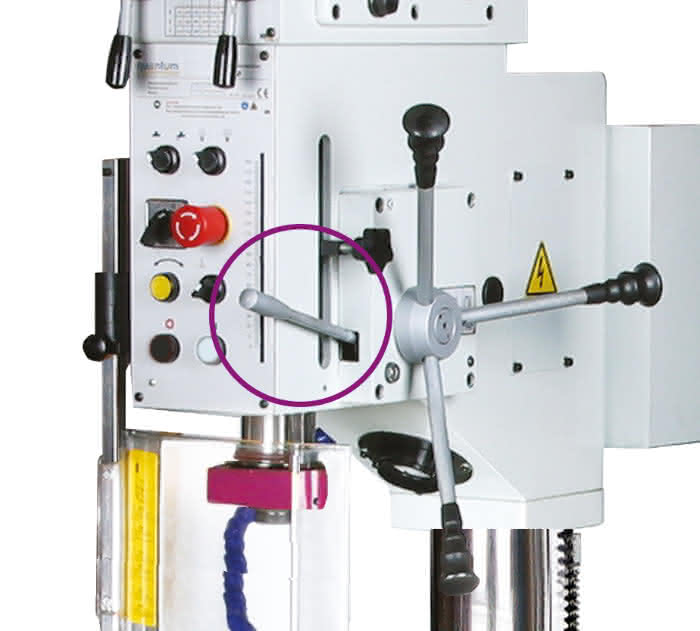

- Manueller Pinolenvorschub
Spezifikationen
Breite/Tiefe (Produkt) ca.
530 mm
Säulendurchmesser
150 mm
Höhe (Produkt) ca.
2280 mm
Bohrleistung Stahl (S235JR)
35 mm
Dauerbohrleistung Stahl (S235JR)
30 mm
Bohrtisch Arbeitsfläche Länge
560 mm
Gewicht (Netto) ca.
465 kg
Gewindeschneiden Stahl (S235JR)
M 24
Bohrtisch Arbeitsfläche Breite
560 mm
Bohrtisch Art der T-Nuten
Diagonal
Ausladung
350 mm
Bohrtisch T-Nuten Größe
18 mm
Bohrtisch T-Nuten Anzahl
2
Bohrtischdrehung
± 90 °
Abstand Spindel - Bohrtisch max.
780 mm
Anzahl der Drehzahlbereiche
18 Stufen
Traglast Bohrtisch
250 kg
Abstand Spindel - Maschinenfuß max.
1320 mm
Kühlmittelpumpe(n) Antriebsleistung
40 W
Maschinenfuß Arbeitsfläche Länge
510 mm
Maschinenfuß Arbeitsfläche Breite
500 mm
Maschinenfuß T-Nuten Größe
18 mm
Maschinenfuß T-Nuten Anzahl
2
Maschinenfuß T-Nuten Abstand
150 mm
Pinolenhub
180 mm
Spindelaufnahme
MK4
Antriebsleistung Spindelmotor
0,85/1,5 kW
Anschlussspannung
400 V
Netzfrequenz
50 Hz
Drezahlbereich
50 - 1450 min¯¹
Geschwindigkeit Pinolenvorschub
0,1/0,2 mm/U
Geschwindigkeitsstufen Pinolenvorschub
2 Stufen
Länge (Produkt)
935 mm
