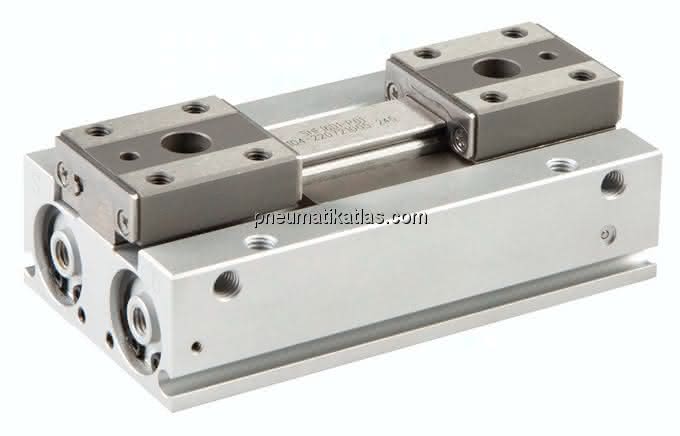

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert / Stahl verzinkt / Edelstahl, Kolben: Aluminium, Greiferaufnahmen: rostfreier Edelstahl, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Maximale Arbeitsfrequenz:
120 Zyklen / Minute (Langhub: 60 Zyklen / Minute)
Wiederholgenauigkeit:
± 0,05 mm (bei exzentrischer Last: ± 0,15 mm)
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
-ideal für Pick- and Place-Anwendungen, -große Wiederholgenauigkeit (± 0,05 mm), -flacher Körper erlaubt Einbau in beengten Platzverhältnissen, -passgenauer Wiedereinbau durch Passungsbohrungen in Körper und Greiferaufnahmen, -viele Befestigungsvarianten möglich, -Haupteinbaumaße identisch mit SMC Serie MHF2
*je Greiferfinger bei 5 bar und 20 mm Hebelarm
Spezifikationen
A
114 MM
B
84 MM
Gewicht
0,85 KG
C
38,4 MM
M
6 MM
S
94 MM
Ausführung
seitlicher Druckanschluss
D
99,0 MM
G
66 MM
E
M 6
K
9,2 MM
N
6 MM
F
M 6
Bauform
Mittelhub
Greifweg (L)
40 MM
eff. Haltekraft* außen greifend
141 N
Kolbendurchmesser
20 MM
Reparatursätze
SHF 20 REP
Z (Druckluftanschluss)
M 5
QA
20 MM
EA
6,0 MM
TA
33 MM
FA
15 MM
J (+0 / -0,03)
5 (4 tief) MM
L (+1 / -1)
40 MM
NF
2
PA
M 4
PB (+0 / -0,025)
3,0 (3,0 tief) MM
QB
24 MM
HA
68 MM
HB
52 MM
RA
62 MM
RB
41 MM
RC
30 MM
TB
13,0 MM
TC
23,0 MM
U (+0 / -0,1)
32 MM
O
25 MM
VA
5,2 MM
VB
10,0 MM
