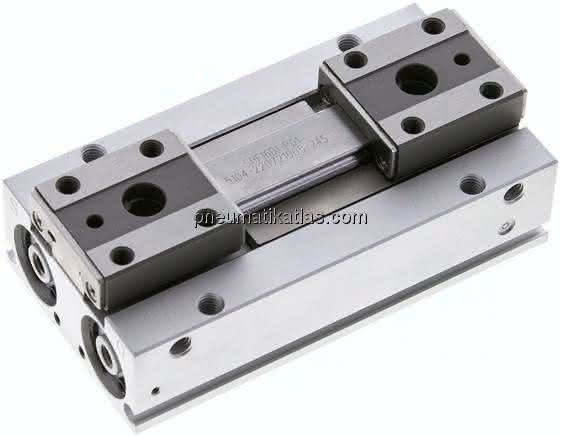

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert / Stahl verzinkt / Edelstahl, Kolben: Aluminium, Greiferaufnahmen: rostfreier Edelstahl, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Maximale Arbeitsfrequenz:
120 Zyklen / Minute (Langhub: 60 Zyklen / Minute)
Wiederholgenauigkeit:
± 0,05 mm (bei exzentrischer Last: ± 0,15 mm)
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
-ideal für Pick- and Place-Anwendungen, -große Wiederholgenauigkeit (± 0,05 mm), -flacher Körper erlaubt Einbau in beengten Platzverhältnissen, -passgenauer Wiedereinbau durch Passungsbohrungen in Körper und Greiferaufnahmen, -viele Befestigungsvarianten möglich, -Haupteinbaumaße identisch mit SMC Serie MHF2
*je Greiferfinger bei 5 bar und 20 mm Hebelarm
Spezifikationen
A
94 MM
B
74 MM
Gewicht
0,46 KG
C
31,4 MM
M
6 MM
S
76 MM
Ausführung
axialer Druckanschluss
D
79,5 MM
G
60 MM
E
M 5
K
6,7 MM
N
5 MM
F
M 5
Bauform
Mittelhub
Greifweg (L)
32 MM
eff. Haltekraft* außen greifend
90 N
Kolbendurchmesser
16 MM
Reparatursätze
SHF 16 REP
Z (Druckluftanschluss)
M 5
QA
18 MM
EA
5,5 MM
TA
26 MM
FA
12 MM
J (+0 / -0,03)
4 (3 tief) MM
L (+1 / -1)
32 MM
NF
2
PA
M 4
PB (+0 / -0,025)
3,0 (3,0 tief) MM
QB
20 MM
HA
58 MM
HB
43 MM
RA
50 MM
RB
33 MM
RC
24 MM
TB
10,6 MM
TC
19,0 MM
U (+0 / -0,1)
27 MM
O
20 MM
VA
4,3 MM
VB
7,5 MM
