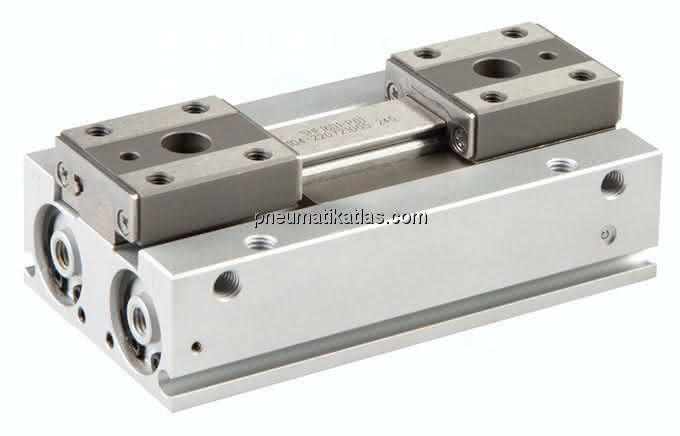

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert / Stahl verzinkt / Edelstahl, Kolben: Aluminium, Greiferaufnahmen: rostfreier Edelstahl, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Maximale Arbeitsfrequenz:
120 Zyklen / Minute (Langhub: 60 Zyklen / Minute)
Wiederholgenauigkeit:
± 0,05 mm (bei exzentrischer Last: ± 0,15 mm)
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
D
Vorteile:
-ideal für Pick- and Place-Anwendungen, -große Wiederholgenauigkeit (± 0,05 mm), -flacher Körper erlaubt Einbau in beengten Platzverhältnissen, -passgenauer Wiedereinbau durch Passungsbohrungen in Körper und Greiferaufnahmen, -viele Befestigungsvarianten möglich, -Haupteinbaumaße identisch mit SMC Serie MHF2
*je Greiferfinger bei 5 bar und 20 mm Hebelarm
Spezifikationen
A
104 MM
B
90 MM
Gewicht
0,29 KG
C
29,0 MM
M
4 MM
S
90 MM
Ausführung
axialer Druckanschluss
D
94,0 MM
G
26 MM
E
M 4
K
5,5 MM
N
4 MM
F
M 4
Bauform
Langhub
Greifweg (L)
48 MM
eff. Haltekraft* außen greifend
48 N
Kolbendurchmesser
12 MM
Reparatursätze
SHF 12 REP
Z (Druckluftanschluss)
M 5
QA
18 MM
EA
5,0 MM
TA
20 MM
FA
10 MM
J (+0 / -0,03)
3 (3 tief) MM
L (+1 / -1)
48 MM
NF
4
PA
M 3
PB (+0 / -0,025)
2,5 (2,5 tief) MM
QB
15 MM
HA
80 MM
HB
33 MM
RA
40 MM
RB
25 MM
RC
19 MM
TB
7,7 MM
TC
14,8 MM
U (+0 / -0,1)
20 MM
O
15 MM
VA
3,4 MM
VB
5,6 MM
