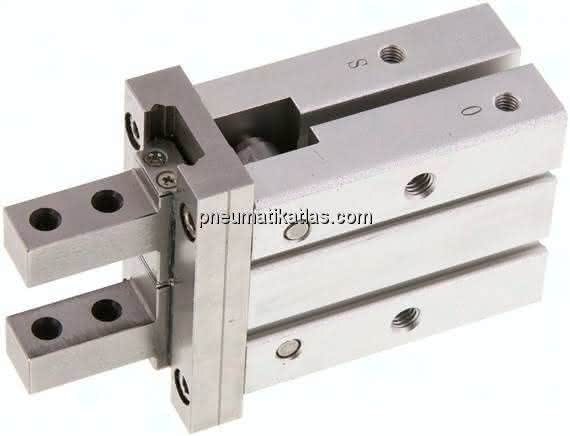

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert / Stahl verzinkt / Edelstahl, Kolben: Aluminium / Edelstahl, Greiferfinger und Kugelführung: gehärteter rostfreier Edelstahl, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Maximale Arbeitsfrequenz:
180 Zyklen / Minute
Wiederholgenauigkeit:
± 0,01 mm
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
F oder D (Zylinderschaltertyp D nicht für Ø 10)
Vorteile:
-ideal für Pick- and Place-Anwendungen, -große Wiederholgenauigkeit (± 0,01 mm), -Führung durch stabile Kugelführung, -passgenauer Wiedereinbau durch stirnseitige Zentrierbohrung und Passungsbohrung, -viele Befestigungsvarianten möglich, -Haupteinbaumaße identisch mit SMC Serie MHZ2
*je Greiferfinger bei 5 bar, in der Hubmitte, bei einem Hebelarm von 20 mm
Spezifikationen
A
52,0 MM
B
63,6 MM
Gewicht
0,45 KG
I
36 MM
C
11,0 MM
H
30,0 MM
L
33,6 MM
S
36,5 MM
Ausführung
doppeltwirkend
D
25,5 MM
J
40 MM
E
102,7 MM
K
22 MM
F
63 MM
Greifweg
14,3 MM
eff. Haltekraft* außen greifend
65 N
Kolbendurchmesser
25 MM
Reparatursätze
SHZ 25 REP
eff. Haltekraft* innen greifend
104 N
Z (Druckluftanschluss)
M 5
X
12,0 MM
K1
21,8 MM
G (+0 / -0,05)
10 MM
R
22,0 MM
K2
10,0 MM
P
23,5 MM
M (+0,05 / -0)
26 (3,5 tief) MM
K3 (+0,05 / -0)
4 (4 tief) MM
W
6 MM
O
9,5 MM
V (+0 / -0,05)
12 MM
Q
19,5 MM
Y
M 6
U
M 5
Y1
14,5 MM
Y2
10,0 MM
Y3
12 MM
Y4
5,1 MM
OP (+2 / -0)
33,5 MM
CL (+0 / -0,7)
19,2 MM
