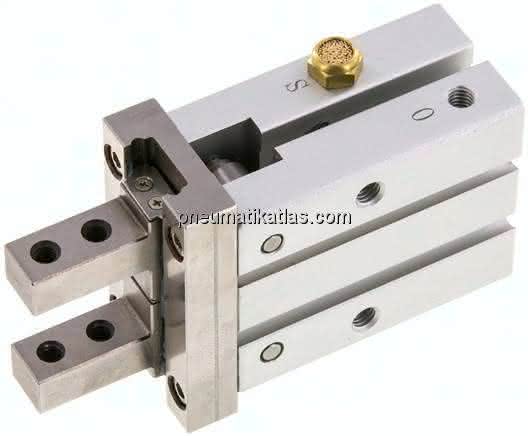

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert / Stahl verzinkt / Edelstahl, Kolben: Aluminium / Edelstahl, Greiferfinger und Kugelführung: gehärteter rostfreier Edelstahl, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Maximale Arbeitsfrequenz:
180 Zyklen / Minute
Wiederholgenauigkeit:
± 0,01 mm
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
F oder D (Zylinderschaltertyp D nicht für Ø 10)
Vorteile:
-ideal für Pick- and Place-Anwendungen, -große Wiederholgenauigkeit (± 0,01 mm), -Führung durch stabile Kugelführung, -passgenauer Wiedereinbau durch stirnseitige Zentrierbohrung und Passungsbohrung, -viele Befestigungsvarianten möglich, -Haupteinbaumaße identisch mit SMC Serie MHZ2
*je Greiferfinger bei 5 bar, in der Hubmitte, bei einem Hebelarm von 20 mm
Spezifikationen
A
42,0 MM
B
52,8 MM
Gewicht
0,25 KG
I
30 MM
C
9,5 MM
H
29,0 MM
L
27,6 MM
S
35,0 MM
Ausführung
einfachwirkend - drucklos geschlossen (innen greifend)
D
20,7 MM
J
32 MM
E
84,7 MM
K
18 MM
F
50 MM
Greifweg
9,8 MM
Kolbendurchmesser
20 MM
Reparatursätze
SHZ 20 REP
eff. Haltekraft* innen greifend
59 N
Z (Druckluftanschluss)
M 5
X
9,0 MM
K1
16,8 MM
G (+0 / -0,05)
8 MM
R
18,6 MM
K2
7,5 MM
P
23,0 MM
M (+0,05 / -0)
21 (3,0 tief) MM
K3 (+0,05 / -0)
4 (4 tief) MM
W
5 MM
O
8,4 MM
V (+0 / -0,05)
10 MM
Q
15,0 MM
Y
M 5
U
M 4
Y1
11,5 MM
Y2
8,0 MM
Y3
10 MM
Y4
4,3 MM
OP (+2 / -0)
26,0 MM
CL (+0 / -0,7)
16,2 MM
