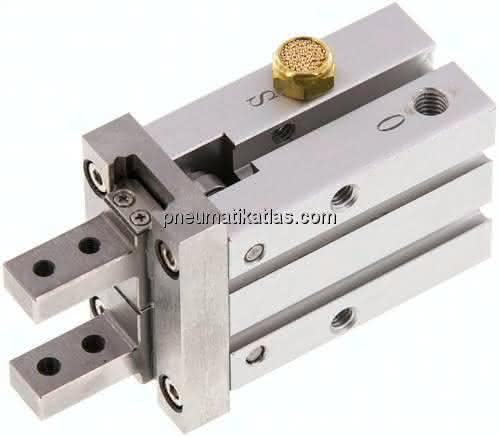

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert / Stahl verzinkt / Edelstahl, Kolben: Aluminium / Edelstahl, Greiferfinger und Kugelführung: gehärteter rostfreier Edelstahl, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Maximale Arbeitsfrequenz:
180 Zyklen / Minute
Wiederholgenauigkeit:
± 0,01 mm
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
F oder D (Zylinderschaltertyp D nicht für Ø 10)
Vorteile:
-ideal für Pick- and Place-Anwendungen, -große Wiederholgenauigkeit (± 0,01 mm), -Führung durch stabile Kugelführung, -passgenauer Wiedereinbau durch stirnseitige Zentrierbohrung und Passungsbohrung, -viele Befestigungsvarianten möglich, -Haupteinbaumaße identisch mit SMC Serie MHZ2
*je Greiferfinger bei 5 bar, in der Hubmitte, bei einem Hebelarm von 20 mm
Spezifikationen
A
30,6 MM
B
42,5 MM
Gewicht
0,13 KG
I
24 MM
C
7,5 MM
H
24,5 MM
L
23,6 MM
S
30,0 MM
Ausführung
einfachwirkend - drucklos geschlossen (innen greifend)
D
15,5 MM
J
22 MM
E
67,3 MM
K
15 MM
F
38 MM
Greifweg
6 MM
Kolbendurchmesser
16 MM
Reparatursätze
SHZ 16 REP
eff. Haltekraft* innen greifend
38 N
Z (Druckluftanschluss)
M 5
X
7,0 MM
K1
11,0 MM
G (+0 / -0,05)
5 MM
R
16,0 MM
K2
6,5 MM
P
18,5 MM
M (+0,05 / -0)
17 (2,0 tief) MM
K3 (+0,05 / -0)
3 (3 tief) MM
W
4 MM
O
7,1 MM
V (+0 / -0,05)
8 MM
Q
13,0 MM
Y
M 4
U
M 3
Y1
9,5 MM
Y2
5,5 MM
Y3
8 MM
Y4
3,4 MM
OP (+2 / -0)
20,8 MM
CL (+0 / -0,7)
14,8 MM
