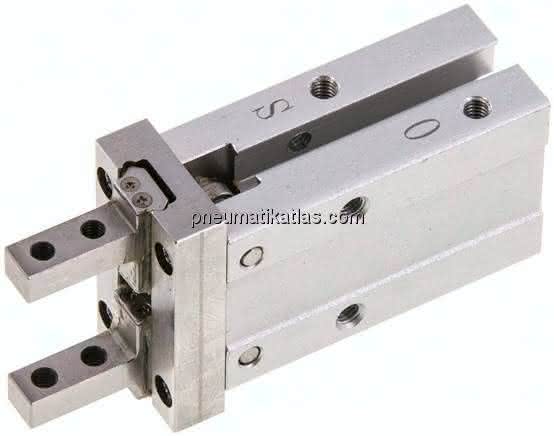

Beschreibung
Werkstoffe:
Körper: Aluminium eloxiert / Stahl verzinkt / Edelstahl, Kolben: Aluminium / Edelstahl, Greiferfinger und Kugelführung: gehärteter rostfreier Edelstahl, Dichtungen: NBR / PUR
Temperaturbereich:
-10 bis +60 °C
Betriebsdruck:
max. 7 bar
Maximale Arbeitsfrequenz:
180 Zyklen / Minute
Wiederholgenauigkeit:
± 0,01 mm
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
F oder D (Zylinderschaltertyp D nicht für Ø 10)
Vorteile:
-ideal für Pick- and Place-Anwendungen, -große Wiederholgenauigkeit (± 0,01 mm), -Führung durch stabile Kugelführung, -passgenauer Wiedereinbau durch stirnseitige Zentrierbohrung und Passungsbohrung, -viele Befestigungsvarianten möglich, -Haupteinbaumaße identisch mit SMC Serie MHZ2
*je Greiferfinger bei 5 bar, in der Hubmitte, bei einem Hebelarm von 20 mm
Spezifikationen
A
23,0 MM
B
37,6 MM
Gewicht
0,065 KG
I
16 MM
C
6,0 MM
H
23,0 MM
L
16,4 MM
S
27,0 MM
Ausführung
einfachwirkend - drucklos geöffnet (außen greifend)
D
12,3 MM
J
18 MM
E
57,0 MM
K
12 MM
F
29 MM
Greifweg
3,4 MM
eff. Haltekraft* außen greifend
7 N
Kolbendurchmesser
10 MM
Reparatursätze
SHZ 10 REP
Z (Druckluftanschluss)
M 3
X
5,7 MM
K1
7,6 MM
G (+0 / -0,05)
4 MM
R
11,4 MM
K2
5,2 MM
P
18,8 MM
M (+0,05 / -0)
11 (2,0 tief) MM
K3 (+0,05 / -0)
2 (3 tief) MM
W
3 MM
O
7,0 MM
V (+0 / -0,05)
5 MM
Q
10,0 MM
Y
M 3
U
M 2,5
Y1
6,0 MM
Y2
6,0 MM
Y3
6 MM
Y4
2,6 MM
OP (+2 / -0)
14,8 MM
CL (+0 / -0,7)
11,4 MM
