Beschreibung

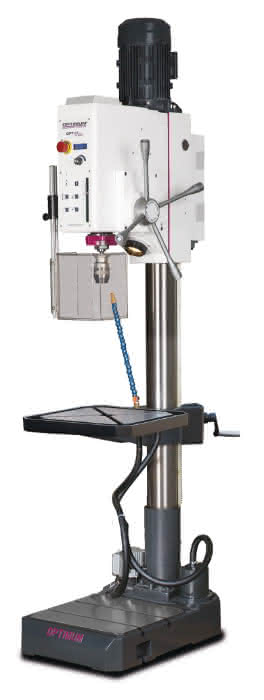

OPTIdrill DH 32GSV

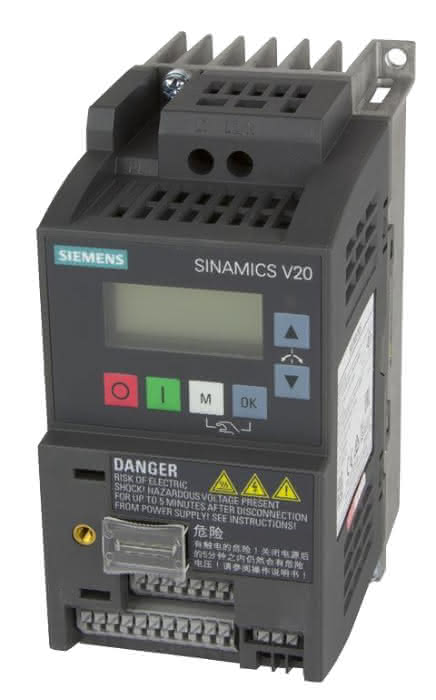

- Frequenzumrichter

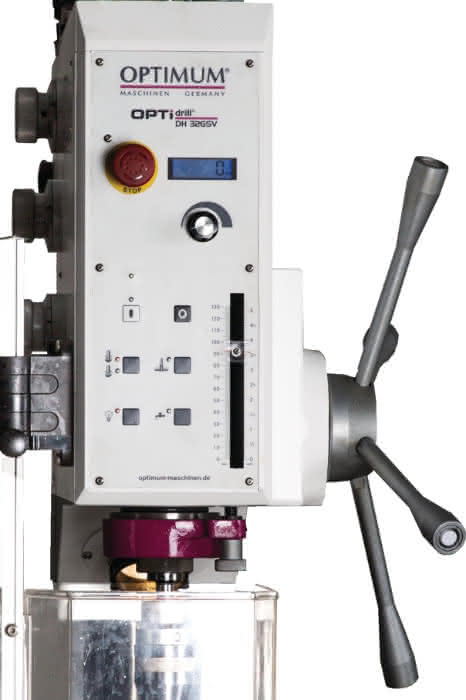

- Bedienerfreundliche Folientastatur
- Digitale Drehzahlanzeige
- Gewindeschneidfunktion
- Hohe Laufruhe dank geschliffenem Vielzahn-Mitnehmer
- Hohe Rundlaufgenauigkeit durch gehärtete und geschliffene Hauptspindel
- Wartungsarmes Getriebe mit Fettschmierung
- Getriebe mit PA6 Zahnrädern
- Großer Drehzahlbereich
- Bedienerfreundliche Folientastatur
- Schwere, massive Gussausführung
- Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter für größtmöglichen Schutz des Anwenders
- Bohrtiefenanschlag einstellbar mit Millimeterskala
- Rechts-/Linkslauf
- Maschinenleuchte im Bohrkopf integriert
- Integrierter Austreiber für einen leichten Werkzeugwechsel
- Präzise gearbeiteter Bohrtisch mit diagonal verlaufenden T-Nuten und umlaufender Kühlwasserrinne
- Dickwandige Gusssäule für hohe Kraftaufnahme und Stabilität
- Massive Grundplatte, groß dimensioniert und rückseitig stark verrippt
- Optionaler Fußschalter zum Umschalten zwischen Rechts-Linkslauf und zum Gewindeschneiden (Artikel Nr. 3050032) erhältlich

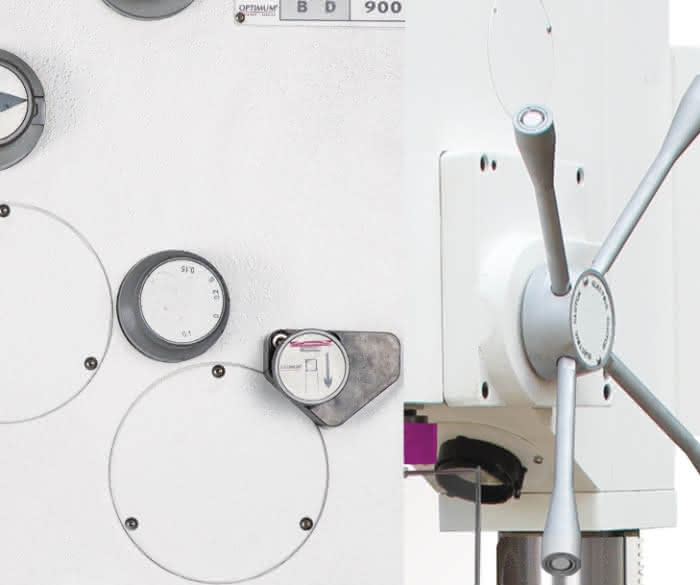

Automatischer Pinolenvorschub
Kühlmitteleinrichtung und Spänefilter nach Maschinenrichtlinie
Spezifikationen
Bohrleistung Stahl (S235JR)
30 mm
Dauerbohrleistung Stahl (S235JR)
26 mm
Bohrtisch Arbeitsfläche Länge
400 mm

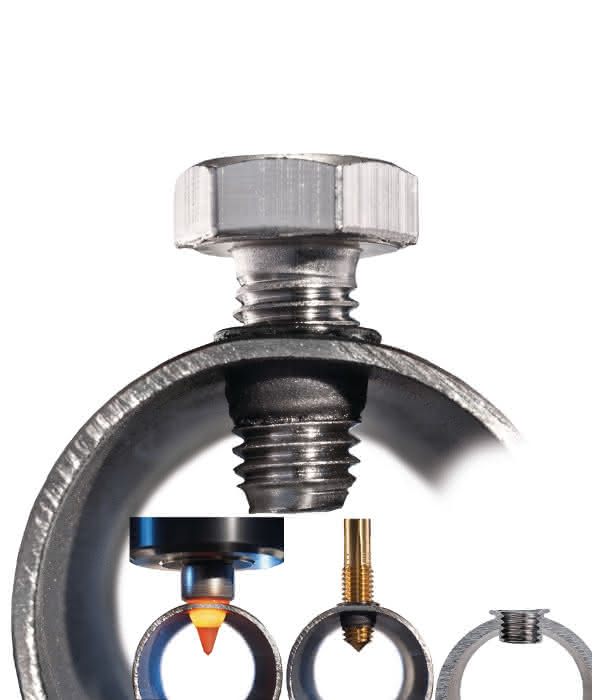

Gewindeschneiden Stahl (S235JR)
M16
Bohrtisch Arbeitsfläche Breite
420 mm
Bohrtisch Art der T-Nuten
diagonal
Bohrtisch T-Nuten Größe
14 mm
Bohrtisch T-Nuten Anzahl
2
Bohrtischdrehung
360 °
Norm
DIN EN 55011

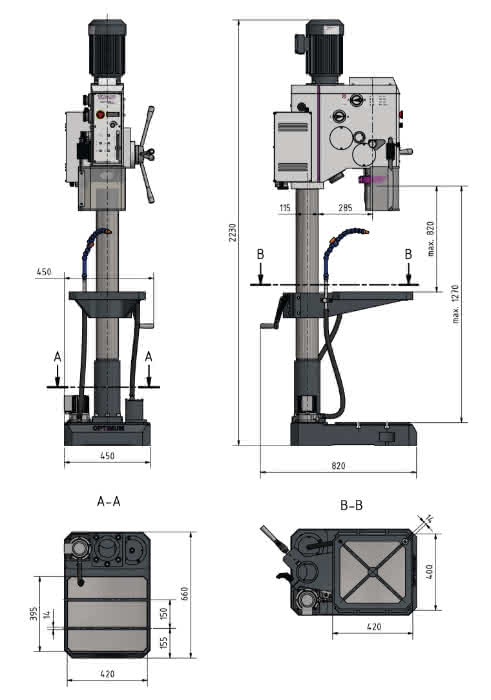

Abstand Spindel - Bohrtisch max.
820 mm
Drehzahlbereich
40 - 3000 min¯¹
Anzahl der Drehzahlbereiche
4 Stufen
Traglast Bohrtisch
120 kg
Ausladung
285 mm
Abstand Spindel - Maschinenfuß max.
1270 mm
Maschinenfuß Arbeitsfläche Länge
420 mm
Maschinenfuß Arbeitsfläche Breite
395 mm
Maschinenfuß T-Nuten Größe
14 mm
Maschinenfuß T-Nuten Anzahl
2
Maschinenfuß T-Nuten Abstand
150 mm
Pinolenhub
125 mm
Spindelaufnahme
MK 4
Antriebsleistung Spindelmotor
2,2 kW
Vertikalspindel Steuerung der Drehzahlregelung
elektronisch regelbar
Anschlussspannung
400 V
Netzfrequenz
50 Hz
EMV-Klasse
C2
Geschwindigkeit Pinolenvorschub
0,05/0,1 mm/U
Kühlmittelpumpe Leistung Antriebsmotor
40 W
