Beschreibung

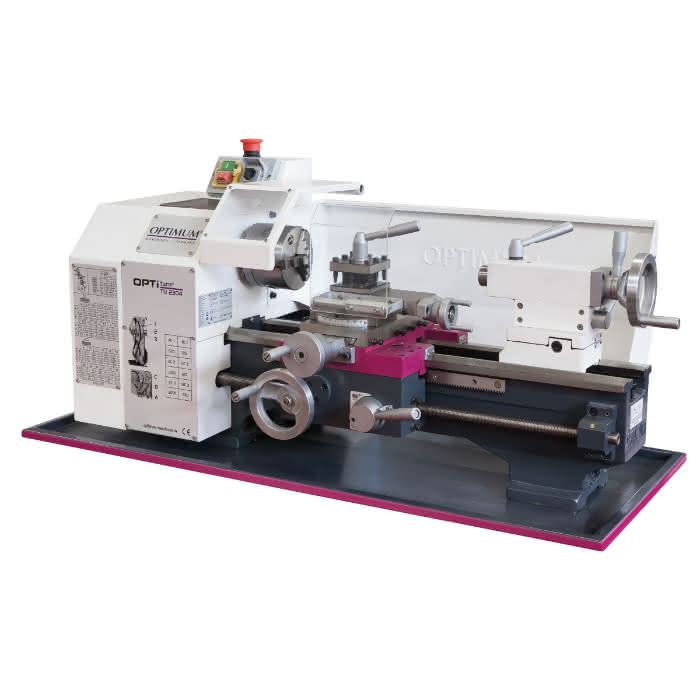

Drehmaschinen für den Heimwerker. TU 2304V mit elektronisch regelbarer Drehzahl
- Präzise Verarbeitung

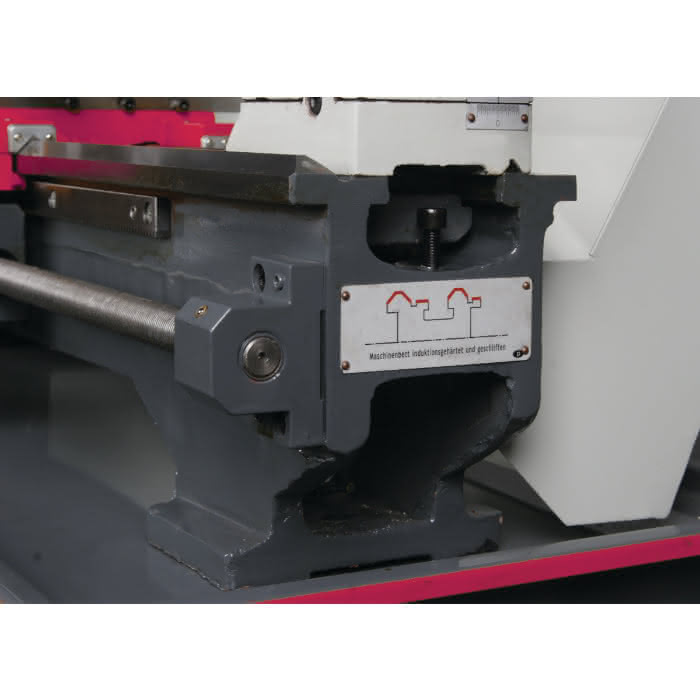

- Massives Prismenbett aus Grauguss, mindestens sechs Monate abgelagert, induktiv gehärtet und präzisionsgeschliffen
- Gehärtete und geschliffene Z-Achsen Führungsbahn
- Garantierte Rundlaufgenauigkeit der Spindelnase besser als 0,009 mm
- Rollgewalzte Trapezspindeln
- Leitspindel in zwei Sinterlagern gelagert
- Alle Führungen durch Keilleisten nachstellbar
- Präzise gearbeiteter Schlitten
- Handräder mit einstellbarer Feinskalierung 0,04 / 0,01 mm
- Vierfach-Stahlhalter
- Rundlaufgenauigkeit - Drehfutter besser als 0,05 mm
- Leitspindel zum Gewindeschneiden oder automatischen Längsdrehen
- Rechts-/Linkslauf im Bedienfeld schaltbar
- Reitstock zum Kegeldrehen ± 5 mm verstellbar
- Reitstock-Pinole und Handrad mit einstellbarer Feinskalierung 0,02 mm
- Schnelle, einfache und werkzeuglose Verstellung mittels Klemmhebel

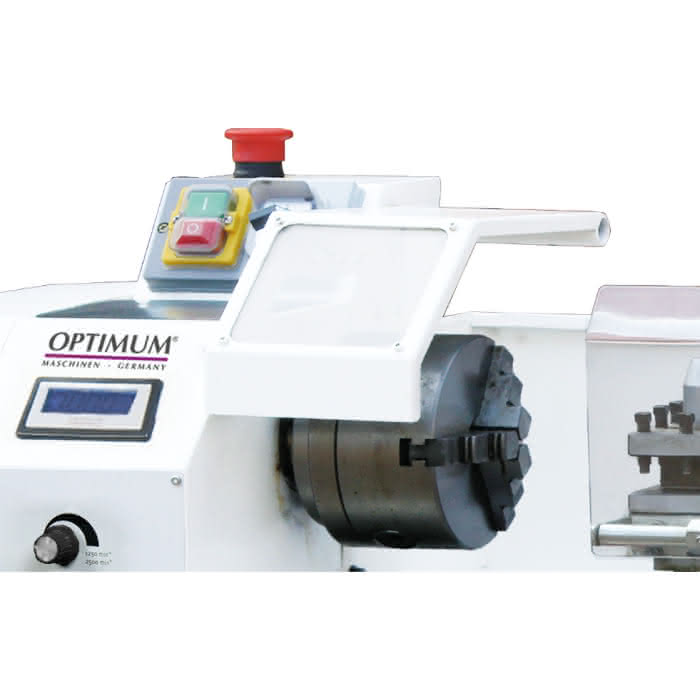

- Not-Halt-Schlagschalter
- Drehfutterschutz
- Drucklager
- Wechselzahnräder-Satz zum Gewindeschneiden
- Umfangreiches Zubehör
- Dreibacken-Drehfutter im Standardlieferumfang
- Wertbeständig
- Drehzahlwechsel leicht einstellbar über Potentiometer
- Digitale Drehzahlanzeige
- EMV-Filterklasse C1
- Dreibacken-Drehfutter Ø 100 mm, zentrisch spannend
- Feste Zentrierspitze MK 2 und MK 3
- Spritzwand
- Spänewanne
- Vierfach-Stahlhalter
- Wechselräder-Satz
- Bedienwerkzeug
Spezifikationen
Anschlussspannung
230 V
Anzahl der Drehzahlbereiche
6
Anzahl der Steigungen Metrisch
14
Anzahl der Steigungen Zoll
14
Bettbreite
135 mm
Breite/Tiefe (Produkt) ca.
585 mm
Drehzahlbereich
125 – 2000 min¯¹
Gewicht (Netto) ca.
111 kg
Höhe (Produkt) ca.
510 mm
Länge (Produkt) ca.
965 mm
Leistung Antriebsmotor
0,75 kW
Netzfrequenz
50 Hz
Reitstock Pinolenhub
70 mm
Reitstockaufnahme
MK 2
Spindelaufnahme
zylindrisch Ø 72 mm
Spindelbohrung/Stangendurchlass Durchmesser
20 mm
Spindelkonus
MK 3
Spitzenhöhe
115 mm
Spitzenweite
450 mm
Stahlhalter Aufnahmehöhe max.
14 mm
Steigung Metrisch
0,4 – 3,5 mm/U
Steigung Zoll
44 – 8 Gg/1"
Umlaufdurchmesser über Maschinenbett
230 mm
Umlaufdurchmesser über Planschlitten
128 mm
Verfahrweg Bettschlitten
360 mm
Verfahrweg Oberschlitten
75 mm
Verfahrweg Planschlitten
120 mm
