Beschreibung

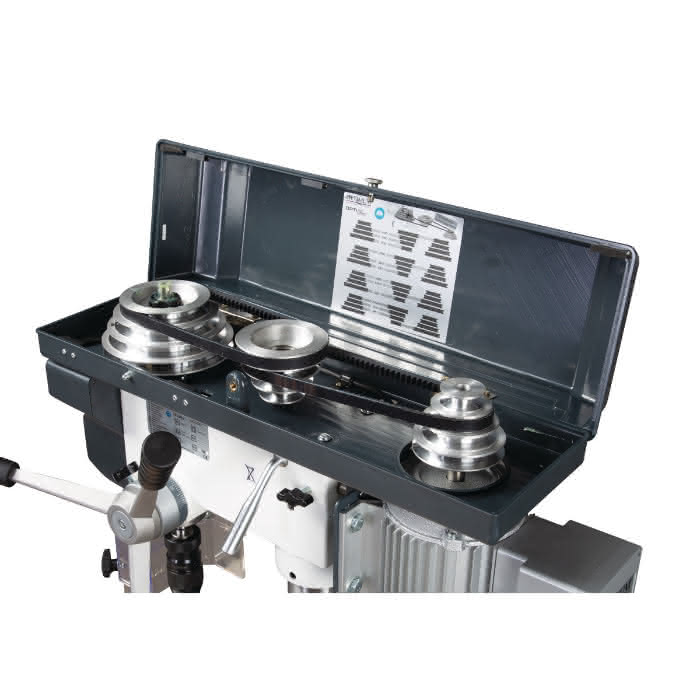

mit Keilriemenantrieb

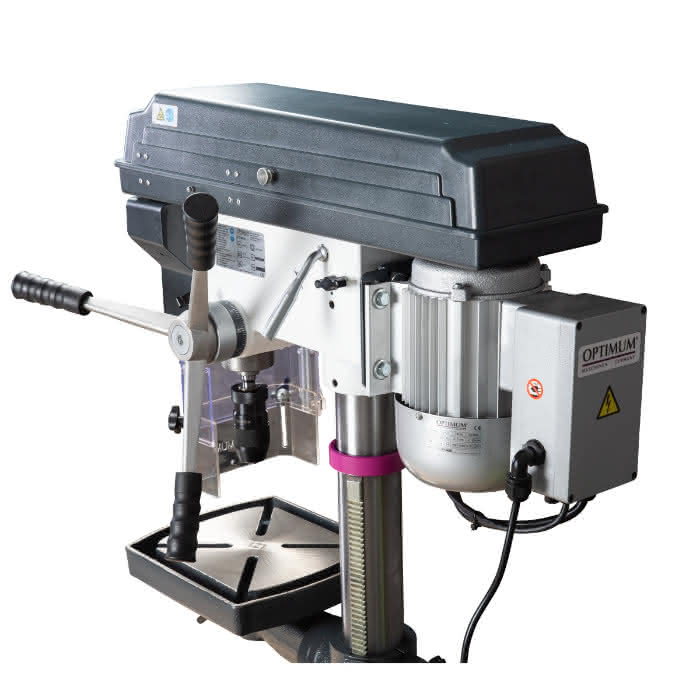

- Industriemotor
- Bedienungsfreundlicher Sicherheitsschalter nach IP 54

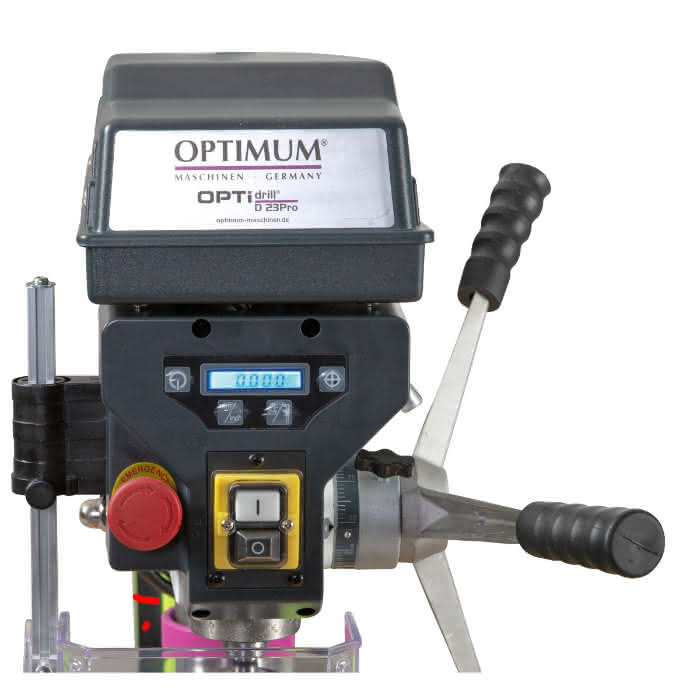

- Digitale Bohrtiefen- und Drehzahlanzeige im Gehäuse integriert
- Separater Not-Halt-Schlagschalter
- Präzisions-Spindelbohrung
- Sicherheitselektrik in 24 V Gleichspannung
- Garantierte Rundlaufgenauigkeit kleiner als 0,02 mm in der Bohrpinole gemessen
- Bohrspindel mit Präzisionskugellagern
- Hochwertiges Schnellspannbohrfutter
- Bohrtiefenanschlag

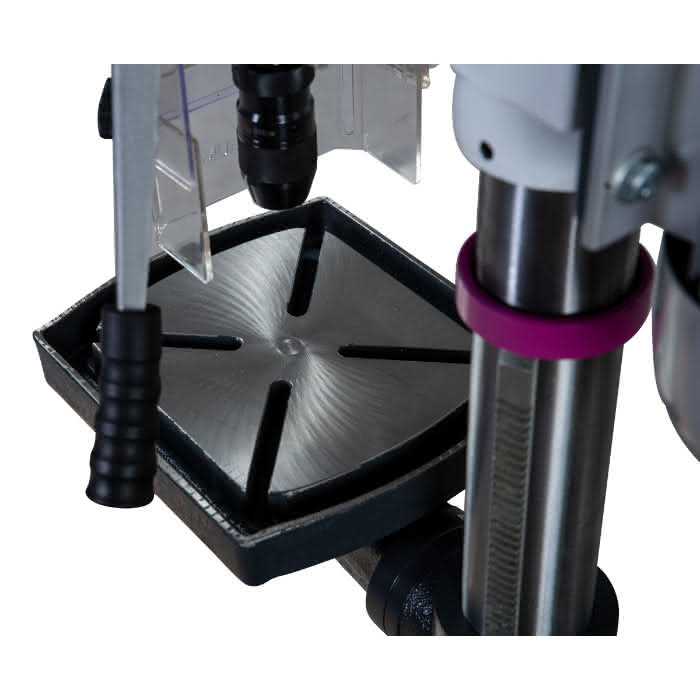

- Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden T-Nuten und umlaufender Kühlwasserrinne
- Keilriemenabdeckung mit Sicherheitsschalter
- Aus einem Stück gegossener Aluminium-Druckguss-Pinolenhebel mit Softgrip-Griffen
- Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter
- Schwere Ausführung der gesamten Maschine
Ab D 23 Pro
- GATES Qualitätsriemen
Ab D 23 Pro / 400 V
- Rechts-/Linkslauf
D 33Pro
- Massive, groß dimensionierte Grundplatte mit T-Nuten, rückseitig stark verrippt
- Schnellspannbohrfutter 1 - 16 mm
- Morsekonus MK 4/B16
- T-Nutensteine
- Maschinenschraubstock BMP
Spezifikationen
Abstand Spindel - Bohrtisch max.
695 mm
Abstand Spindel - Maschinenfuß max.
1180 mm
Anschlussspannung
400 V
Anzahl der Drehzahlbereiche
9
Ausladung
254 mm
Bohrleistung Stahl (S235JR)
30 mm
Bohrtisch Arbeitsfläche Breite
425 mm
Bohrtisch Arbeitsfläche Länge
475 mm
Bohrtisch T-Nuten Größe
14 mm
Bohrtischdrehung
360 °
Bohrtischneigung
45 °
Breite/Tiefe (Produkt) ca.
450 mm
Dauerbohrleistung Stahl (S235JR)
25 mm
Drehzahlbereich
120 – 1810 min¯¹
Gewicht (Netto) ca.
132 kg
Höhe (Produkt) ca.
1705 mm
Länge (Produkt) ca.
915 mm
Leistung Antriebsmotor
1,1 kW
Maschinenfuß Arbeitsfläche Breite
325 mm
Maschinenfuß Arbeitsfläche Länge
410 mm
Maschinenfuß T-Nuten Abstand
250 mm
Maschinenfuß T-Nuten Anzahl
2
Maschinenfuß T-Nuten Größe
16 mm
Netzfrequenz
50 Hz
Pinolenhub
120 mm
Säulendurchmesser
92 mm
Spindelaufnahme
MK4
