Beschreibung
mit Keilriemenantrieb
- Industriemotor
- Bedienungsfreundlicher Sicherheitsschalter nach IP 54

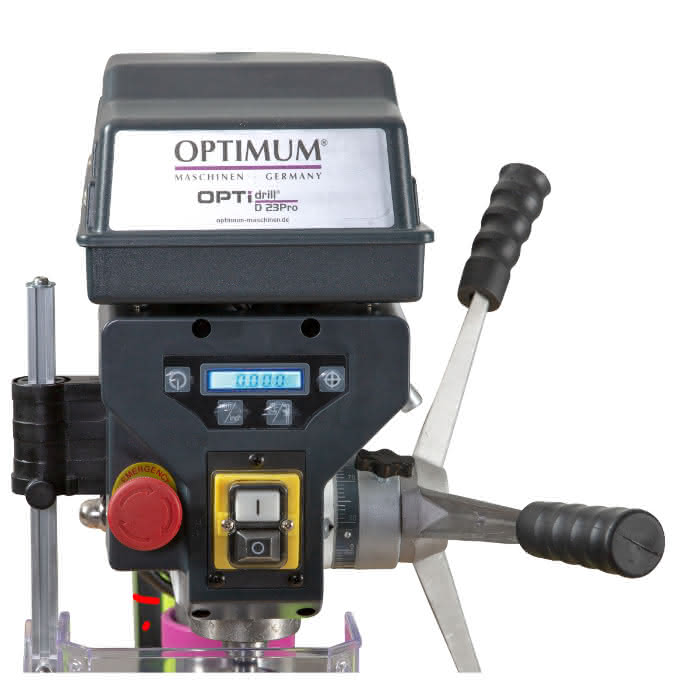

- Digitale Bohrtiefen- und Drehzahlanzeige im Gehäuse integriert
- Separater Not-Halt-Schlagschalter
- Präzisions-Spindelbohrung
- Sicherheitselektrik in 24 V Gleichspannung
- Garantierte Rundlaufgenauigkeit kleiner als 0,02 mm in der Bohrpinole gemessen
- Bohrspindel mit Präzisionskugellagern
- Hochwertiges Schnellspannbohrfutter
- Bohrtiefenanschlag
- Präzise gearbeiteter, stabiler Bohrtisch mit diagonal verlaufenden T-Nuten und umlaufender Kühlwasserrinne

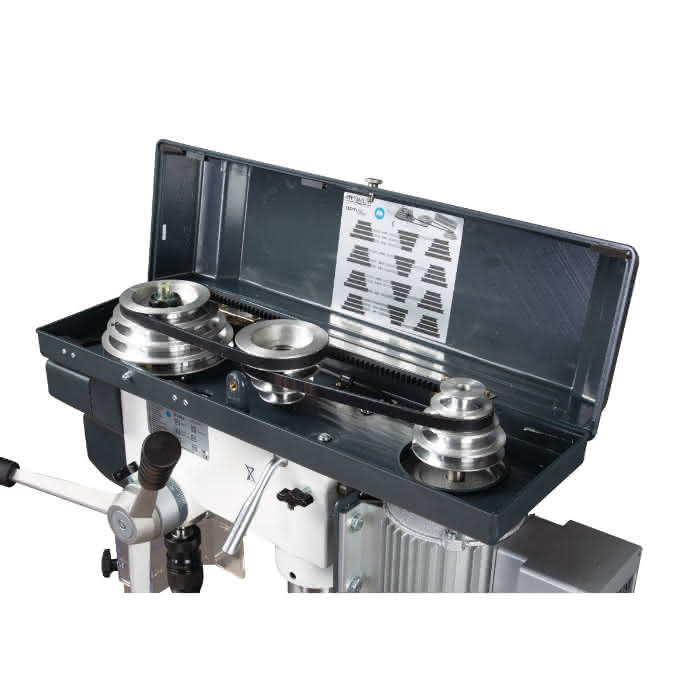

- Keilriemenabdeckung mit Sicherheitsschalter
- Aus einem Stück gegossener Aluminium-Druckguss-Pinolenhebel mit Softgrip-Griffen
- Groß dimensionierte, höhenverstellbare Schutzscheibe mit Sicherheitsschalter
- Schwere Ausführung der gesamten Maschine
Ab D 23 Pro
- GATES Qualitätsriemen
Ab D 23 Pro / 400 V
- Rechts-/Linkslauf
D 33Pro
- Massive, groß dimensionierte Grundplatte mit T-Nuten, rückseitig stark verrippt
- Schnellspannbohrfutter 1 - 16 mm
- Morsekonus MK 3/B16
- T-Nutensteine
- Maschinenschraubstock BMP
Spezifikationen

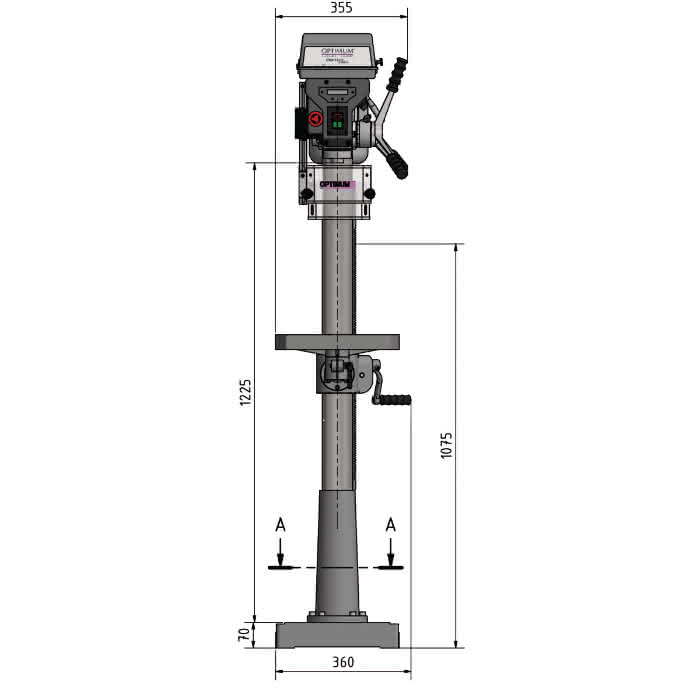

Abstand Spindel - Bohrtisch max.
720 mm
Abstand Spindel - Maschinenfuß max.
1230 mm
Anschlussspannung
400 V
Anzahl der Drehzahlbereiche
12
Ausladung
210 mm
Bohrleistung Stahl (S235JR)
25 mm

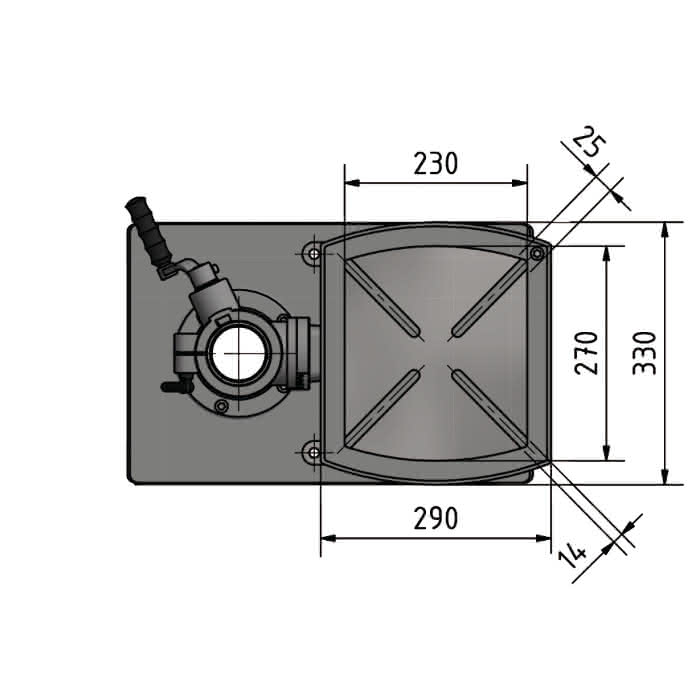

Bohrtisch Arbeitsfläche Breite
290 mm
Bohrtisch Arbeitsfläche Länge
330 mm
Bohrtisch T-Nuten Größe
14 mm
Bohrtischdrehung
360 °
Bohrtischneigung
45 °
Breite/Tiefe (Produkt) ca.
360 mm
Dauerbohrleistung Stahl (S235JR)
20 mm
Drehzahlbereich
200 – 2440 min¯¹
Gewicht (Netto) ca.
85 kg

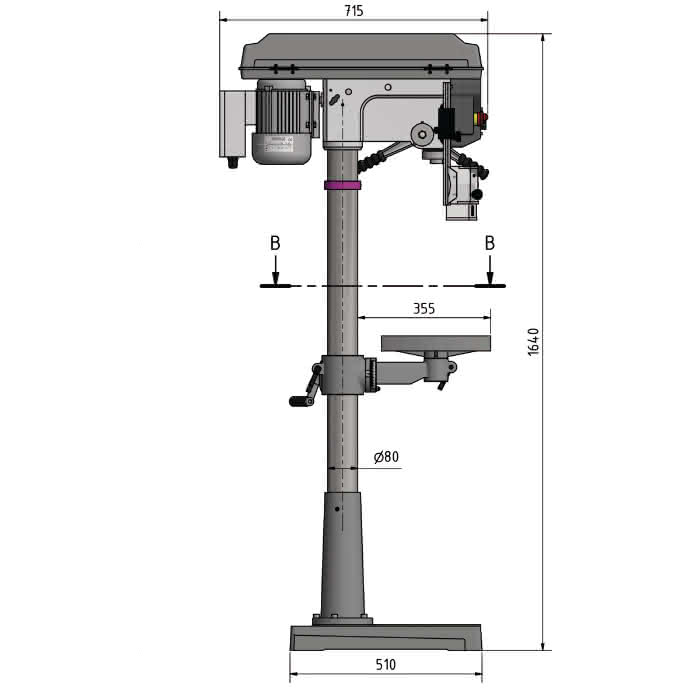

Höhe (Produkt) ca.
1640 mm
Länge (Produkt) ca.
715 mm
Leistung Antriebsmotor
0,75 kW

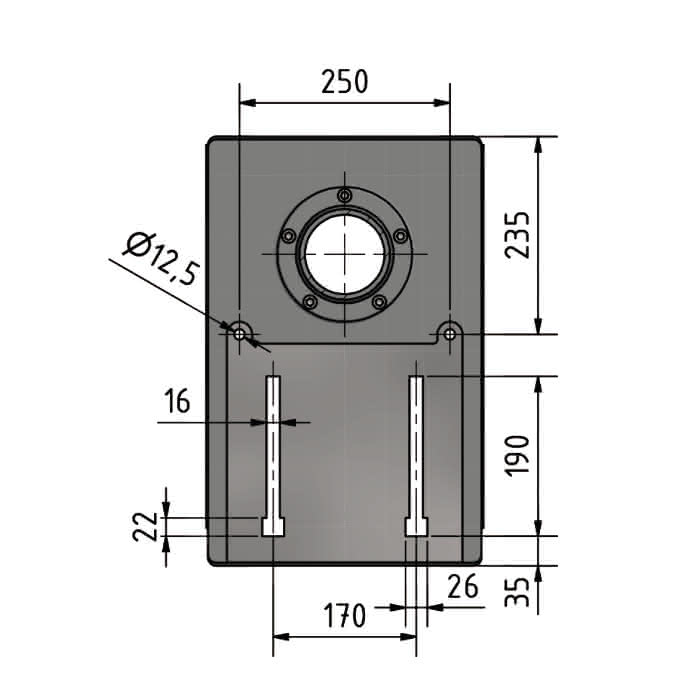

Maschinenfuß Arbeitsfläche Breite
260 mm
Maschinenfuß Arbeitsfläche Länge
385 mm
Maschinenfuß T-Nuten Abstand
170 mm
Maschinenfuß T-Nuten Anzahl
2
Maschinenfuß T-Nuten Größe
16 mm
Netzfrequenz
50 Hz
Pinolenhub
85 mm
Säulendurchmesser
80 mm
Spindelaufnahme
MK3
