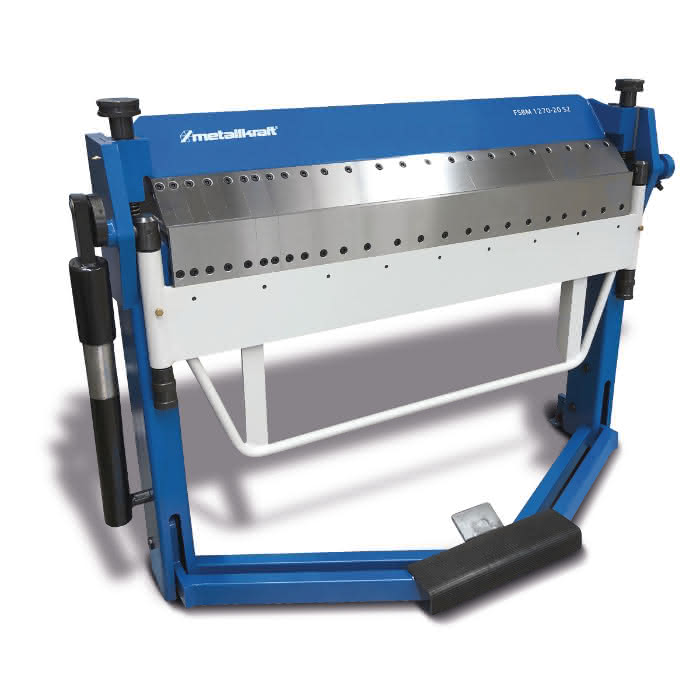

Beschreibung
Mit Werkstückklemmung mittels Fußpedal
- Die Werkstückklemmung erfolgt mittels Fußpedal, dadurch bleiben beide Hände frei für die Materialzuführung
- Unterschiedliche Werkzeugvarianten erhältlich E, S2, HS2 und HSG
- Der kräftige Hilfszylinder erleichtert das Biegen
- Weiter Durchlass zwischen Ober- und Unterwange von bis zu 25 mm
- Selbstschmierende Gleitlager
- Klemmdruck der Oberwange über griffige Rändelschrauben einfach einstellbar
- Einstellung der Materialstärke mittels Rändelschraube
- Verstellbarer Anschlag für Biegewinkel
- Mit segmentierten Scharfbiegewerkzeugen, durchgehender Biegeleiste und durchgehender Bettauflage
- Mit segmentierten Scharfbiegewerkzeugen, segmentierter Biegeleiste und durchgehender Bettauflage
- Mit segmentierten Geißfußwerkzeugen, segmentierter Biegeleiste und segmentierter Bettauflage
- Segmente haben einen Härtegrad von HRC24-26
Spezifikationen
Arbeitsbreite max.
1270 mm
Biegeleistung 235 N/mm²
2,0 mm
Biegeleistung 700 N/mm²
1,2 mm
Biegeleistung Aluminium
2,4 mm
Biegewinkel max.
135 °
Breite/Tiefe (Produkt) ca.
800 mm
Erläuterung Biegeleistung 700 N/mm²
Zum Biegen von VA sind gehärtete Oberwerkzeuge erforderlich
Gewicht (Netto) ca.
370 kg
Höhe (Produkt) ca.
1130 mm
Länge (Produkt) ca.
1600 mm
Segmentaufteilung
25-30-35-40-45-50-75-100-150-200-250-270 mm
