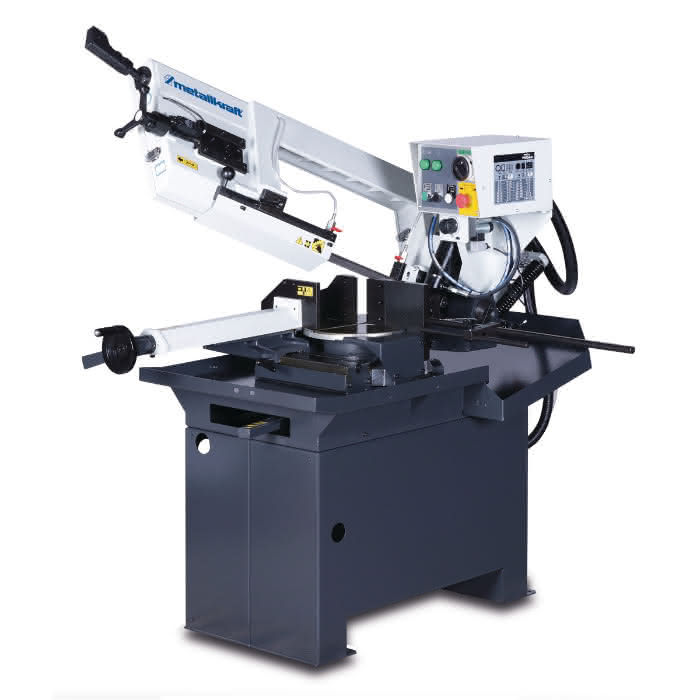

Beschreibung
Für Gehrungsschnitte von +60° bis -45°
- Zum Sägen von Hohlprofilen und Vollmaterialien aus Stahl, Edelstahl, Werkzeugstahl, NE-Metalle und Kunststoff
- Gehrungseinstellung von vorne, dadurch besseres Handling bei angebauter Rollenbahn
- Robuste Bandführungen mit einstellbaren HM-Platten für einen präzisen Schnitt
- Sägebandführungen mit Kühlsystem
- Überwachung der Sägebandspannung elektromechanisch über Mikroschalter
- Mit Späneräumbürste zur optimalen Reinigung und Instandhaltung des Sägebandes
- Beim Anheben des Sägearms verriegelt sich der Absenkzylinder in der oberen Lage automatisch - ein zusätzliches Absperren am Zylinder ist nicht erforderlich
- Sägearm um 25° geneigt, dadurch längere Standzeit des Sägebandes
- Nach Beendigung des Schnittvorgangs stoppt das Sägeband automatisch
- Absenkung des Sägearms durch Gravitation oder manuell (H-DG)
- Drehteller mit schwenkendem Schnittspalt: Kein Einschneiden in den Sägetisch, dadurch immer eine plane Auflagefläche und somit eine höhere Schnittgenauigkeit

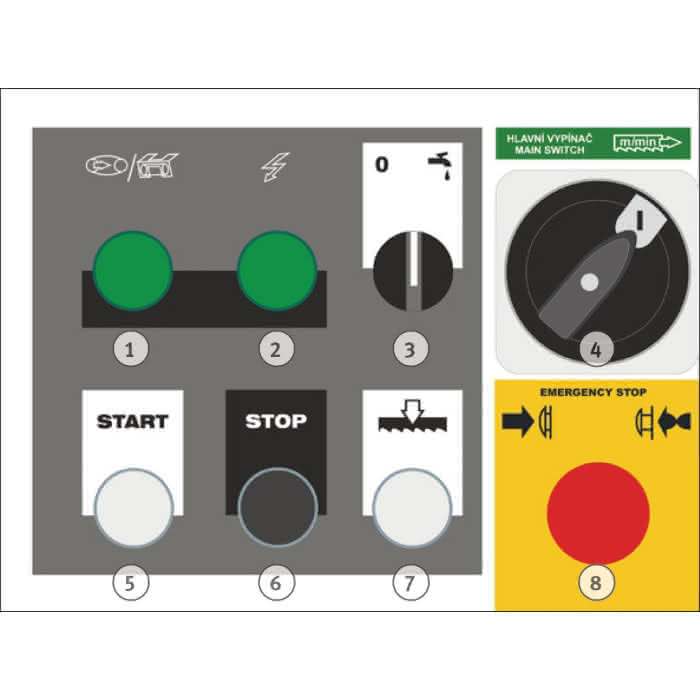

- Ergonomisches Bedienkonzept
- Spannhebel für Winkelverstellung von vorne: schnelleres Einstellen des Schnittwinkels
- Anbauadapter für Rollenbahnen im Lieferumfang
- Schraubstock mit Schnellspannvorrichtung
- Sägeband
- Kühlmittelpumpe
- Bedienwerkzeug
Spezifikationen
Anschlussspannung
400 V
Breite/Tiefe (Produkt) ca.
890 mm
Geschwindigkeitsstufen
2
Gewicht (Netto) ca.
320 kg
Höhe (Produkt) ca.
1950 mm
Kühlmittelpumpe
✔
Länge (Produkt) ca.
1610 mm
Leistung Antriebsmotor
0,9 / 1,4 kW
Netzfrequenz
50 Hz
Sägebandbreite
27 mm
Sägebanddicke
0,9 mm
Sägebandgeschwindigkeit(en)
35 / 70 m/min
Sägebandlänge
2720 mm
Sägerückhub
manuell
Sägevorschub
Durch Eigengewicht
Schnittbereich -45° rechteck liegend (Hohlprofil)
180 x 170 mm
Schnittbereich -45° rund (Rohr)
190 mm
Schnittbereich -45° rund (Vollmaterial)
110 mm
Schnittbereich -60° rechteck liegend (Hohlprofil)
120 x 90 mm
Schnittbereich -60° rund (Rohr)
120 mm
Schnittbereich -60° rund (Vollmaterial)
80 mm
Schnittbereich +45° rechteck liegend (Hohlprofil)
180 x 120 mm
Schnittbereich +45° rund (Rohr)
185 mm
Schnittbereich +45° rund (Vollmaterial)
110 mm
Schnittbereich 0° Bündel (Rohr)
280 x 120 mm
Schnittbereich 0° rechteck liegend (Hohlprofil)
280 x 220 mm
Schnittbereich 0° rund (Rohr)
230 mm
Schnittbereich 0° rund (Vollmaterial)
150 mm
Späneräumbürste
✔
Tischhöhe Materialzufuhr
787 mm
