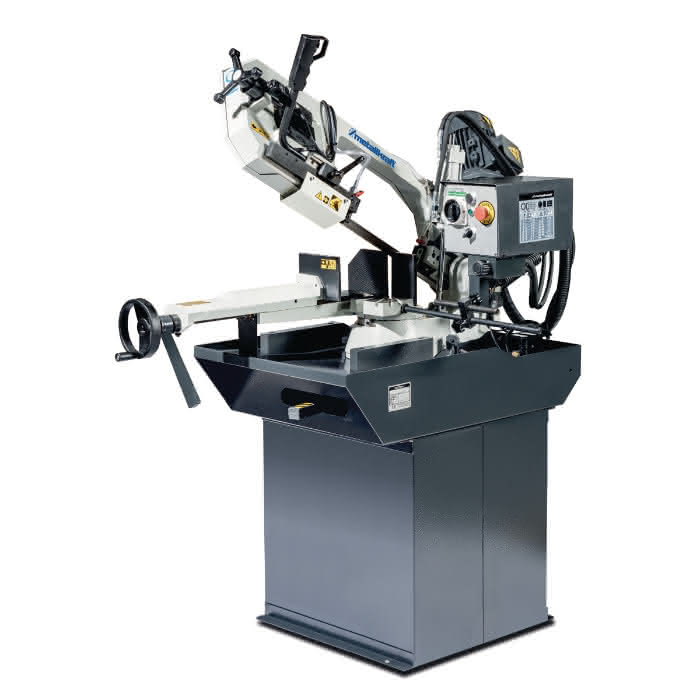

Beschreibung
für Gehrungsschnitte bis +60°
- Gehrungsverstellung von vorne, dadurch besseres Handling bei angebauter Rollenbahn
- Zum Sägen von z. B. Edelstahl, Werkzeugstahl, Hohlprofilen und Vollmaterialien
- Zweipoliger Antriebsmotor ermöglicht Sägegeschwindigkeiten von 30 und 65 m/min
- Überwachung der Sägebandspannung elektromechanisch über Mikroschalter
- Beim Anheben des Sägearms verriegelt sich der Absenkzylinder in der oberen Lage über das Magnetventil - ein zusätzliches Absperren am Zylinder ist dadurch nicht erforderlich
- Sägearm um 25° geneigt, dadurch längere Standzeit des Sägebandes
- Robuste Bandführungen mit einstellbaren HM-Platten für einen präzisen Schnitt
- Nach Beendigung des Schnittvorgangs stoppt das Sägeband automatisch in der unteren Endlage
- Absenkung des Sägearms durch Gravitation oder manuell
- Mit stufenlos einstellbarer, gleichbleibender Sägearmabsenkgeschwindigkeit über Hydraulikzylinder

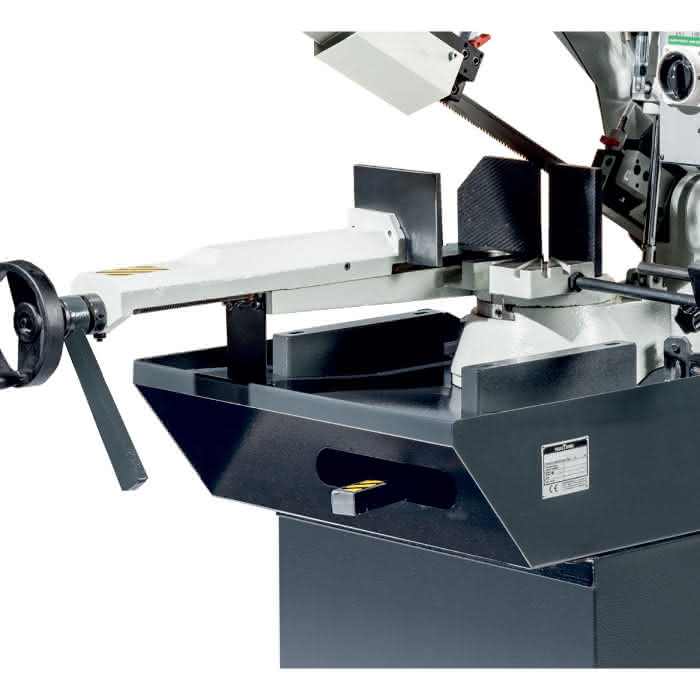

- Spannstock mit Schnellspannvorrichtung
- Sägeband
- Kühlmittelpumpe
- Bedienwerkzeug
- Verstellbarer Längenanschlag
Spezifikationen
Anschlussspannung
400 V
Breite/Tiefe (Produkt) ca.
600 mm
Geschwindigkeitsstufen
2
Gewicht (Netto) ca.
235 kg
Höhe (Produkt) ca.
1750 mm
Länge (Produkt) ca.
1410 mm
Leistung Antriebsmotor
0,75 / 1,1 kW
Netzfrequenz
50 Hz
Sägebandbreite
27 mm
Sägebanddicke
0,9 mm
Sägebandgeschwindigkeit(en)
30 / 65 m/min
Sägebandlänge
2450 mm
Schnittbereich -45° rechteck liegend (Hohlprofil)
160 x 90 mm
Schnittbereich -45° rund (Rohr)
160 mm
Schnittbereich -45° rund (Vollmaterial)
85 mm
Schnittbereich -60° rechteck liegend (Hohlprofil)
90 x 90 mm
Schnittbereich -60° rund (Rohr)
90 mm
Schnittbereich -60° rund (Vollmaterial)
55 mm
Schnittbereich 0° Bündel (Rohr)
230 x 120 mm
Schnittbereich 0° rechteck liegend (Hohlprofil)
230 x 150 mm
Schnittbereich 0° rund (Rohr)
220 mm
Schnittbereich 0° rund (Vollmaterial)
120 mm
Tischhöhe Materialzufuhr
930 mm
