Beschreibung
Werkstoffe:
Körper: Aluminium, Dichtungen: NBR
Lieferumfang:

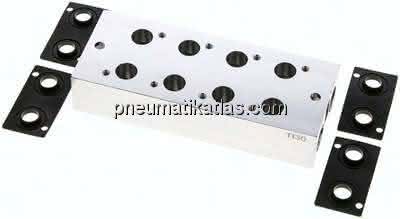

Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)
*inkl. Schrauben, ohne Dichtung
Spezifikationen
Bauform
für 3/2-Wege Ventile
Beschreibung
Mehrfachanschlussplatte
D
45,0 MM
Anzahl Stationen
4 STK
L
17 MM
K
23,5 MM
passende Blindplatte*
V 32-BP
Ersatzdichtung inkl. Schrauben
V 32-REP
Ausführung
für Baureihe RV20
A
23,0 MM
B
23 MM
C
6 MM
H
0 MM
E
30,0 MM
F
22,5 MM
G1 (2x)
G 1/4"
G2 (Abluft)
2x G 1/4"
J
4,5 MM
M
24,0 MM
N
13,50 MM
Gewicht
0,195 KG
