Beschreibung
Werkstoffe:
Körper: Aluminium, Dichtungen: NBR
Lieferumfang:
Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)
*inkl. Schrauben, ohne Dichtung
Spezifikationen
Bauform
für 5/2-Wege & 5/3-Wege Ventile
Beschreibung

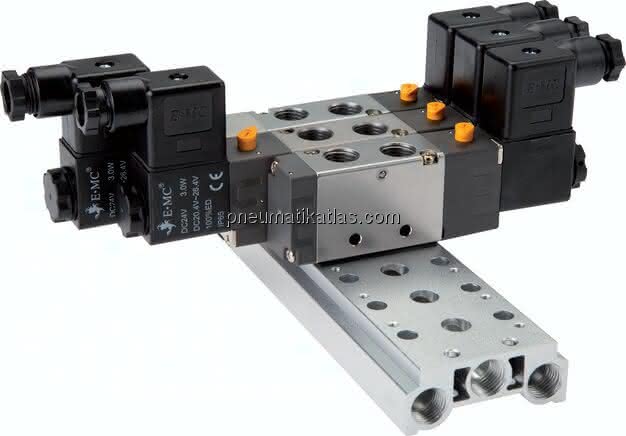

Mehrfachanschlussplatte
D
59,0 MM
Anzahl Stationen
14 STK
L
17 MM
K
23,5 MM
passende Blindplatte*
V 52-BP
Ersatzdichtung inkl. Schrauben
V 52-REP
Ausführung
für Baureihe RV20
A
23,0 MM
B
23 MM
C
6 MM
H
0 MM
E
38,0 MM
F
35,0 MM
G1 (2x)
G 1/4"
G2 (Abluft)
4x G 1/4"
J
4,5 MM
M
43,0 MM
N
9,00 MM
P
21 MM
O
5,4 MM
Gewicht
0,55 KG
