Beschreibung
Werkstoffe:
Körper: Aluminium, Dichtungen: NBR
Lieferumfang:

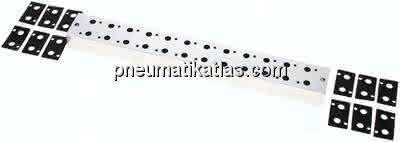

Grundkörper mit Schrauben und Dichtungen (Ventile bitte separat bestellen)
*inkl. Schrauben, ohne Dichtung
Spezifikationen
Ausführung
für Baureihe RV10
Gewicht
0,29 KG
Anzahl Stationen
12 STK
Bauform
für 3/2-Wege Ventile
passende Blindplatte*
V 31-BP
Ersatzdichtung inkl. Schrauben
V 31-REP
Beschreibung
Mehrfachanschlussplatte
D
31,0 MM
F
16,0 MM
C
5 MM
E
19,0 MM
H
2 MM
G1 (2x)
G 1/8"
G2 (Abluft)
2x G 1/8"
K
19,0 MM
M
17,5 MM
A
18,0 MM
N
11,25 MM
B
19 MM
L
13 MM
J
4,5 MM
