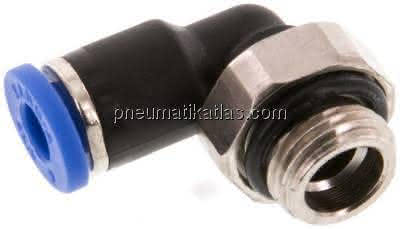

Winkel-Steckanschluss G 1/8" – 4 mm IQS-Standard
 Der Winkel-Steckanschluss IQS-Standard mit G 1/8"-Gewinde und 4-mm-Steckanschluss ist eine kompakte und zuverlässige Verbindungslösung für Pneumatik- und Druckluftsysteme. Durch die 90°-Winkelbauform ermöglicht der Anschluss eine platzsparende Montage und eine flexible Leitungsführung, besonders bei beengten Einbausituationen.

 Hohe Dichtigkeit und sichere Verbindung
 Die hochwertige Lippendichtung gewährleistet eine zuverlässige Abdichtung und sorgt für einen sicheren, dauerhaften Betrieb. Edelstahl-Haltekrallen sichern die gesteckte Leitung und ermöglichen eine belastbare Verbindung für industrielle Anwendungen.

 Eigenschaften:
 • Winkel-Steckanschluss IQS-Standard
 • Anschluss: G 1/8" Gewinde – 4 mm Steckanschluss
 • Platzsparende 90°-Winkelbauform
 • Hohe Dichtigkeit durch Lippendichtung
 • Große Produktvielfalt für unterschiedliche Anwendungen
 • Schnelle und einfache Steckmontage
 • Silikonfreie Dichtungen und Schmierstoffe bei der Montage verwendet
 • Lieferbar mit konischem, PTFE-beschichtetem Gewinde oder zylindrischem Gewinde mit gekammertem O-Ring

 Technische Daten:
 • Körper: Messing vernickelt / PA 66
 • Lösering: PA 66
 • Bei M 3: Stahl vernickelt / PA 66
 • Dichtung: NBR
 • Haltekrallen: Edelstahl
 • Patrone: ZnDC verzinkt
 • Temperaturbereich: -20 °C bis +80 °C
 • Betriebsdruck: -0,95 bis 20 bar

 Medien:
 • Geölte und ungeölte Druckluft
 • Neutrale Gase
 • Wasser (bis max. 60 °C nur nach Freigabe der Rahmendaten durch den Hersteller)

 Gewindeausführungen (modellabhängig):
 • Konisches, PTFE-beschichtetes Gewinde
 • Zylindrisches Gewinde mit gekammertem O-Ring

 Einsatzbereiche:
 Geeignet für Pneumatiksysteme, Druckluftverteilungen, Maschinenbau und Automatisierungstechnik, wenn eine kompakte 90°-Verbindung mit G 1/8"-Anschluss und 4-mm-Leitung erforderlich ist.
