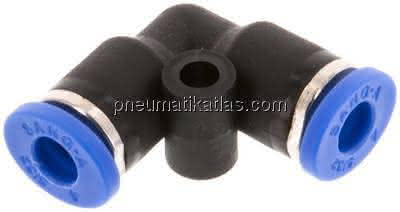

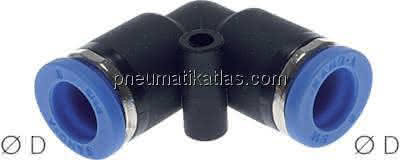

Winkel-Steckanschluss 4 mm IQS-Standard
 Der Winkel-Steckanschluss IQS-Standard mit 4-mm-Steckanschluss ist eine kompakte und zuverlässige Verbindungslösung für Pneumatik- und Druckluftsysteme. Die 90°-Winkelbauform ermöglicht eine platzsparende Installation und eine flexible Leitungsführung auch bei begrenzten Einbauräumen.

 Sichere Verbindung bei beengten Einbausituationen
 Die integrierte Lippendichtung gewährleistet eine hohe Dichtigkeit und einen zuverlässigen Betrieb. Die Edelstahl-Haltekrallen sorgen für einen sicheren Halt der Leitung und eine dauerhaft stabile Verbindung im industriellen Einsatz.

 Eigenschaften:
 • Winkel-Steckanschluss IQS-Standard
 • Anschluss: 4 mm Steckanschluss
 • Platzsparende 90°-Winkelbauform
 • Hohe Dichtigkeit durch Lippendichtung
 • Große Produktvielfalt für flexible Anwendungen
 • Schnelle und einfache Steckmontage
 • Silikonfreie Dichtungen und Schmierstoffe bei der Montage verwendet

 Technische Daten:
 • Körper: Messing vernickelt / PA 66
 • Lösering: PA 66
 • Bei M 3: Stahl vernickelt / PA 66
 • Dichtung: NBR
 • Haltekrallen: Edelstahl
 • Patrone: ZnDC verzinkt
 • Temperaturbereich: -20 °C bis +80 °C
 • Betriebsdruck: -0,95 bis 20 bar

 Medien:
 • Geölte und ungeölte Druckluft
 • Neutrale Gase
 • Wasser (bis max. 60 °C nur nach Freigabe der Rahmendaten durch den Hersteller)

 Gewindeausführungen (modellabhängig):
 • Konisches, PTFE-beschichtetes Gewinde
 • Zylindrisches Gewinde mit gekammertem O-Ring

 Einsatzbereiche:
 Ideal für Pneumatiksysteme, Druckluftanlagen, Maschinenbau und Automatisierungstechnik, wenn eine platzsparende 90°-Verbindung für 4-mm-Leitungen mit hoher Dichtigkeit und einfacher Montage erforderlich ist.
