Beschreibung

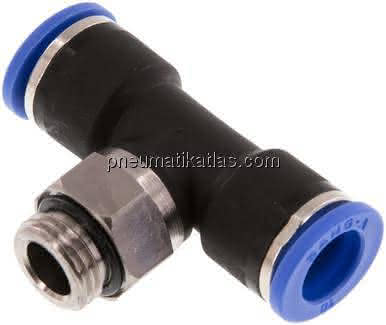

T-Steckanschluss, IQS-Standard
Der T-Steckanschluss im IQS-Standard ist eine vielseitige Verbindungslösung für Druckluft- und Pneumatikanwendungen. Er überzeugt durch eine hohe Dichtigkeit und eine große Produktvielfalt. Je nach Ausführung ist der Anschluss mit konischem, PTFE-beschichtetem Gewinde oder mit zylindrischem Gewinde und gekammertem O-Ring erhältlich.
Robuste Werkstoffausführung
Der Körper besteht je nach Ausführung aus vernickeltem Messing beziehungsweise PA 66. Der Lösering ist aus PA 66 gefertigt. Die Dichtung besteht aus NBR, während die Haltekrallen aus Edelstahl ausgeführt sind. Die Patrone besteht aus verzinktem ZnDC. Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet.
Technische Daten
Produkttyp: T-Steckanschluss
Standard: IQS-Standard
Körper: Messing vernickelt / PA 66
Lösering: PA 66
Dichtung: NBR
Haltekrallen: Edelstahl
Patrone: ZnDC, verzinkt
Temperaturbereich: -20 °C bis +80 °C
Betriebsdruck: -0,95 bis 20 bar
Geeignete Medien: geölte und ungeölte Druckluft, neutrale Gase
Wasser: bis max. 60 °C nach Freigabe der Rahmendaten
Besondere Eigenschaften
– IQS-Steckanschluss in T-Ausführung
– Große Produktvielfalt
– Hohe Dichtigkeit durch Lippendichtung
– Mit verschiedenen Gewindeausführungen erhältlich
– Konisches, PTFE-beschichtetes Gewinde verfügbar
– Alternativ zylindrisches Gewinde mit gekammertem O-Ring
– Edelstahl-Haltekrallen für sicheren Halt
– Silikonfreie Dichtungen und Schmierstoffe bei der Montage
Einsatzbereich
Geeignet für Pneumatik- und Druckluftsysteme sowie für Anwendungen mit neutralen Gasen. Der T-Steckanschluss kann für geölte und ungeölte Druckluft eingesetzt werden. Die Verwendung mit Wasser bis maximal 60 °C ist ausschließlich nach entsprechender Freigabe der Rahmendaten vorgesehen.
Hinweis zu Druck und Temperatur
Der zulässige Betriebsdruck liegt zwischen -0,95 und 20 bar, der Temperaturbereich zwischen -20 °C und +80 °C. Bei Verwendung mit Wasser darf eine Temperatur von 60 °C nicht überschritten werden; die Anwendung mit Wasser setzt zuvor die Freigabe der entsprechenden Rahmendaten voraus. Eigenschaften: T-Steckanschluss, IQS-Standard, Pneumatikanschluss, Steckanschluss, Druckluftanschluss, T-Verbinder, Messing vernickelt, PA 66, NBR-Dichtung, Edelstahl-Haltekrallen, ZnDC, 20 bar, Druckluft, neutrale Gase, Pneumatik, Wasseranschluss
Der T-Steckanschluss im IQS-Standard ist eine vielseitige Verbindungslösung für Druckluft- und Pneumatikanwendungen. Er überzeugt durch eine hohe Dichtigkeit und eine große Produktvielfalt. Je nach Ausführung ist der Anschluss mit konischem, PTFE-beschichtetem Gewinde oder mit zylindrischem Gewinde und gekammertem O-Ring erhältlich.
Robuste Werkstoffausführung
Der Körper besteht je nach Ausführung aus vernickeltem Messing beziehungsweise PA 66. Der Lösering ist aus PA 66 gefertigt. Die Dichtung besteht aus NBR, während die Haltekrallen aus Edelstahl ausgeführt sind. Die Patrone besteht aus verzinktem ZnDC. Bei der Montage werden ausschließlich silikonfreie Dichtungen und Schmierstoffe verwendet.
Technische Daten
Produkttyp: T-Steckanschluss
Standard: IQS-Standard
Körper: Messing vernickelt / PA 66
Lösering: PA 66
Dichtung: NBR
Haltekrallen: Edelstahl
Patrone: ZnDC, verzinkt
Temperaturbereich: -20 °C bis +80 °C
Betriebsdruck: -0,95 bis 20 bar
Geeignete Medien: geölte und ungeölte Druckluft, neutrale Gase
Wasser: bis max. 60 °C nach Freigabe der Rahmendaten
Besondere Eigenschaften
– IQS-Steckanschluss in T-Ausführung
– Große Produktvielfalt
– Hohe Dichtigkeit durch Lippendichtung
– Mit verschiedenen Gewindeausführungen erhältlich
– Konisches, PTFE-beschichtetes Gewinde verfügbar
– Alternativ zylindrisches Gewinde mit gekammertem O-Ring
– Edelstahl-Haltekrallen für sicheren Halt
– Silikonfreie Dichtungen und Schmierstoffe bei der Montage
Einsatzbereich
Geeignet für Pneumatik- und Druckluftsysteme sowie für Anwendungen mit neutralen Gasen. Der T-Steckanschluss kann für geölte und ungeölte Druckluft eingesetzt werden. Die Verwendung mit Wasser bis maximal 60 °C ist ausschließlich nach entsprechender Freigabe der Rahmendaten vorgesehen.
Hinweis zu Druck und Temperatur
Der zulässige Betriebsdruck liegt zwischen -0,95 und 20 bar, der Temperaturbereich zwischen -20 °C und +80 °C. Bei Verwendung mit Wasser darf eine Temperatur von 60 °C nicht überschritten werden; die Anwendung mit Wasser setzt zuvor die Freigabe der entsprechenden Rahmendaten voraus. Eigenschaften: T-Steckanschluss, IQS-Standard, Pneumatikanschluss, Steckanschluss, Druckluftanschluss, T-Verbinder, Messing vernickelt, PA 66, NBR-Dichtung, Edelstahl-Haltekrallen, ZnDC, 20 bar, Druckluft, neutrale Gase, Pneumatik, Wasseranschluss
Spezifikationen
D
10 MM
G
G 1/4"
Gewicht
0,024 KG
