Beschreibung

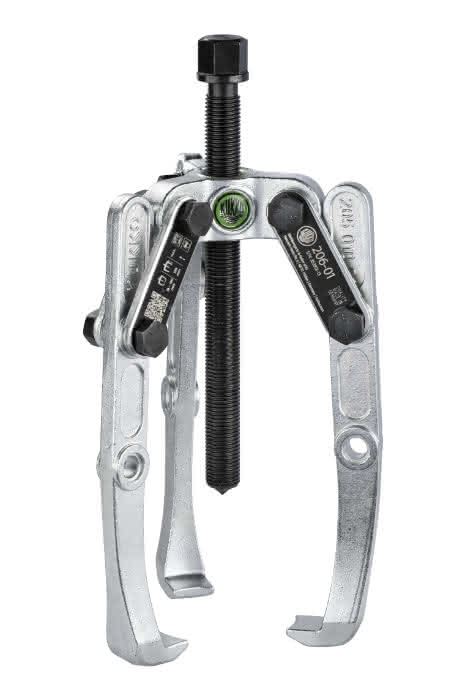

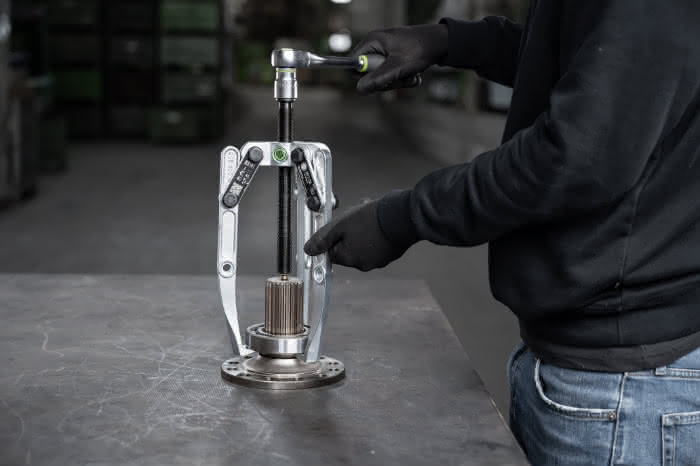

Der schwere, 3-armige Laschenabzieher mit oszillierenden und höhenverstellbaren Abziehschenkeln wird zum zentrischen Abziehen von großen Lagern, Zahnrädern und Scheiben in allen gängigen Größen für Handwerk, Werkstatt und Industrie eingesetzt. Damit lässt sich jedes Bauteil lösen, das auf einer Welle sitzt und von außen frei zugänglich ist. Die oszillierenden Abziehschenkel passen sich jeder Einbausituation an und sind durch die Verstellmöglichkeit der Spanntiefe universell einsetzbar. Je nach Ausführung unterscheidet sich die Klauenform. Die 3-Armigkeit garantiert eine gleichmäßige Lastverteilung und dadurch einen besonders sicheren Halt am abzuziehenden Teil.
Verstellbare Abziehschenkel zur individuellen Anpassung der Spanntiefe
Oszillierende Abziehschenkel bieten vielfältige Einstellungsmöglichkeiten
Branche
Antriebstechnik, KFZ, NFZ, Kugellager, Elektro, Industrie, Bahn, Schiffbau
Spezifikationen
Anzahl der Spanntiefenverstellung
2
Ersatzteile
202-1-T Traverse, 206-01-150-S 3 Abziehschenkeln (Satz), 614160 Mechanische Druckspindel, 612140 Zweiseitige Spindelspitze
Ersatzteile erhältlich
Ja
Gewindemaß
M8

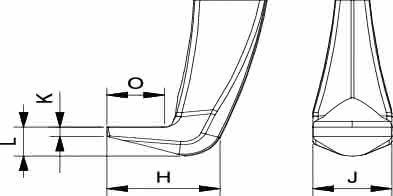

Hakenfußbreite (Klauenbreite J)
18 mm
Hakenfußstärke an der Spitze (Klauenstärke K)
1/8 inch
Hakenfußtiefe gesamt (Klauentiefe gesamt H)
41 mm
Hakenfußtiefe nutzbar (Klauentiefe nutzbar O)
9/16 inch
Klauenstärke gesamt (L+1mm) (Klauenabstand zur Grundfläche)
3/8 inch

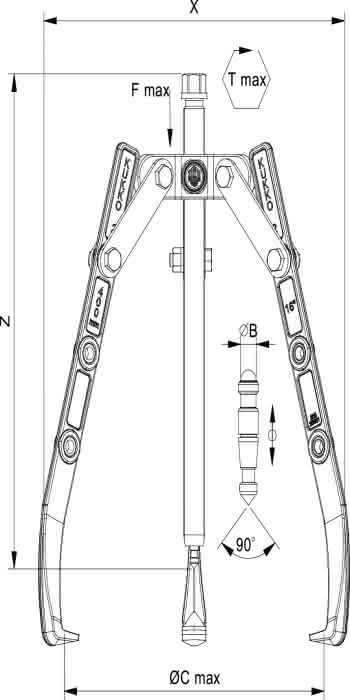

max. Drehmoment
88.51 ft lb
max. Zugkraft
5.51 US t. sh.
Schlüsselweite Betätigungssechskant
17 mm
Schnellverstellung vorhanden
Nein
Spannbügel
Nein

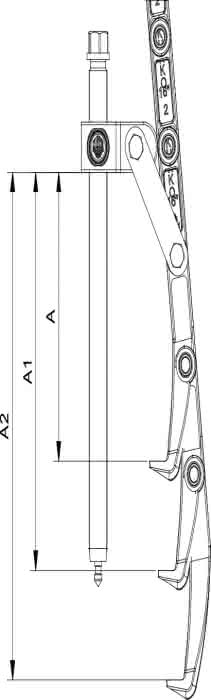

Spanntiefe Aussenabzieher
150 mm
Spannweite Aussenabziehen (max.)
150 mm
Spannweite Aussenabziehen (min. - max.)
0 mm
Spannweite Aussenabziehen (min.)
0 mm
Umkehrbare Abzughaken
Nein
Weltweite Vertriebsfähigkeit gegeben
Ja
