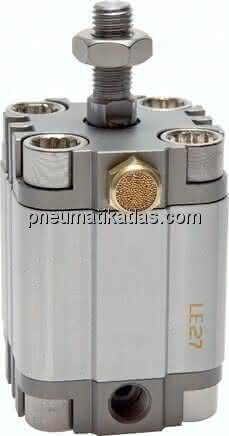

Beschreibung
Werkstoffe:
Kopf und Fuß: Aluminium lackiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-20 bis +60 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
F
Optional:
Kolbenstange mit Außengewinde -B
Spezifikationen
Kolbendurchmesser
63 MM
D
16 MM
Hub
15 MM
L
7,5 MM
S (Kolbenstangen-Außengewinde)
M 12x1,25
K
13 MM
Ausführung
Kolbenstange mit Außengewinde
Reparatursätze
SES 63 REP
A
57,5 MM
B
50,0 MM
C
16 MM
E
87 MM
F
8 MM
G (Druckluftanschluss)
G 1/8"
J
91,0 MM
M
62 MM
N
M 10
O
8 MM
R
22 MM
Q
24 MM
Gewicht
1,2 KG
