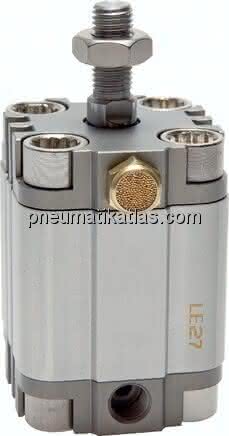

Beschreibung
Werkstoffe:
Kopf und Fuß: Aluminium lackiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-20 bis +60 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
F
Optional:
Kolbenstange mit Außengewinde -B
Spezifikationen
Ausführung
Kolbenstange mit Außengewinde
Kolbendurchmesser
25 MM
Hub
15 MM
G (Druckluftanschluss)
M 5
S (Kolbenstangen-Außengewinde)
M 10x1,25
K
8 MM
Reparatursätze
SES 25 REP
L
5,5 MM
A
45,0 MM
E
40 MM
B
39,5 MM
D
10 MM
F
7 MM
C
12 MM
R
20 MM
J
41,5 MM
O
6 MM
Q
22 MM
M
26 MM
N
M 5
Gewicht
0,25 KG
