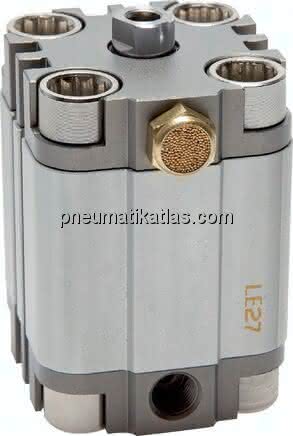

Beschreibung
Werkstoffe:
Kopf und Fuß: Aluminium lackiert, Zylinderrohr: Aluminium eloxiert, Kolbenstange: Stahl hartverchromt, Dichtung: NBR
Temperaturbereich:
-20 bis +60 °C
Betriebsdruck:
max. 10 bar
Ausführung:
mit Magnetkolben
Zylinderschaltertyp:
F
Optional:
Kolbenstange mit Außengewinde -B
Spezifikationen
Ausführung
Standard
Kolbendurchmesser
16 MM
Hub
5 MM
G (Druckluftanschluss)
M 5
H (Kolbenstangen-Innengewinde)
M 4
K
6 MM
Reparatursätze
SES 16 REP
L
4,5 MM
A
42,5 MM
E
29 MM
B
38,0 MM
D
8 MM
F
7 MM
C
10 MM
J
30,0 MM
O
6 MM
M
18 MM
N
M 4
Gewicht
0,11 KG
